Máy biến áp 3 pha, Cấu tạo và nguyên lý hoạt động của máy biến áp 3 pha
Máy biến áp 3 pha là một loại thiết bị điện vô cùng quan trọng trong hệ thống truyền tải và phân phối điện năng đến nơi tiêu thụ. Để đáp ứng nhu cầu truyền tải điện năng đi xa thì cần máy có công suất đủ lớn. Đó là lý do máy biến áp 3 pha ra đời.
Vậy máy biến áp 3 pha là gì? Và cấu tạo của nó ra sao? Hãy cùng MBT tìm hiểu qua bài viết dưới đây.
MỤC LỤC
2. Cấu tạo và nguyên lý hoạt động của máy biến áp ba pha
a. Cấu tạo của máy biến áp ba pha
b. Nguyên lý hoạt động của máy biến áp ba pha
3. Các loại máy biến áp ba pha
d. Các loại máy biến áp ba pha khác
4. Ứng dụng máy biến áp ba pha
5. Bảng giá máy biến áp ba pha
1. Máy biến áp 3 pha là gì?
Máy biến áp 3 pha là một thiết bị điện từ tĩnh được chế tạo ra để truyền tải năng lượng hoặc đưa các tín hiệu điện xoay chiều giữa các mạch điện với nhau thông qua hiện tượng cảm ứng điện từ của Faraday.
Máy biến áp 3 pha, mặc dù chức năng hoạt động tương tự như các biến áp thông thường, nhưng cấu tạo của chúng lại phức tạp hơn đáng kể. Được thiết kế để truyền tải năng lượng và duy trì tính hiệu điện xoay chiều giữa các mạch với tần số không đổi thông qua nguyên lý cảm ứng từ, loại máy này đóng vai trò quan trọng trong hệ thống điện. Khác biệt về cấu trúc cho phép máy biến áp 3 pha hoạt động một cách hiệu quả, đáng tin cậy và duy trì tính ổn định của nguồn điện.
Máy biến áp 3 pha đóng vai trò vô cùng quan trọng trong hệ thống truyền tải điện năng. Thiết bị này chủ yếu được sử dụng rộng rãi và phổ biến cho mục đích công nghiệp để tạo ra năng lượng điện, truyền tải và phân phối.
Máy biến áp 3 pha được sử dụng và lắp đặt ở những nơi phải tiêu thụ một lượng điện năng vô cùng lớn như cao ốc, chung cư, bệnh viện, trạm biến áp,…
2. Cấu tạo và nguyên lý hoạt động của máy biến áp ba pha
a. Cấu tạo của máy biến áp ba pha

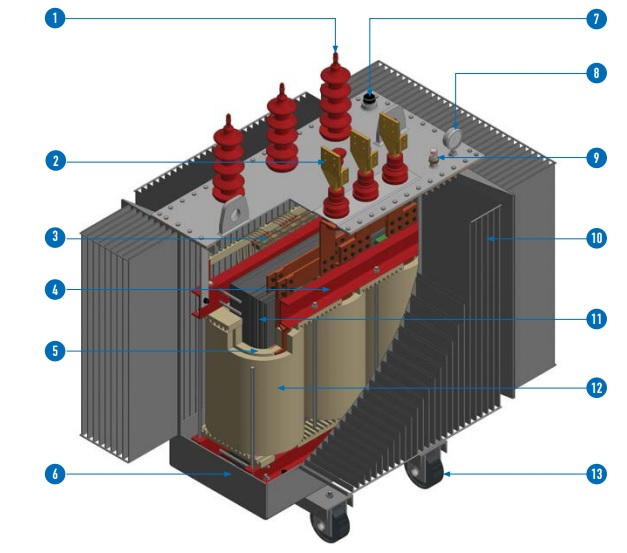

Máy biến áp 3 pha, một trong những thiết bị phổ biến và đáng tin cậy, đồng thời được xem là một trong những lựa chọn hàng đầu cùng với máy biến áp 1 pha. Để sử dụng được ở những hệ thống lưới điện lớn, máy biến áp 3 pha được thiết kế tương đối phức tạp. Cấu tạo của máy biến áp 3 pha bao gồm các thành phần chủ chốt như: Lõi thép, Dây quấn 3 pha và Vỏ máy, mỗi phần đều phục vụ cho các chức năng riêng biệt. Chúng ta cùng tìm hiểu chi tiết hơn 3 bộ phận chính dưới đây:
-
Lõi thép là một trong những thành phần chính cấu tạo nên máy biến áp 3 pha. Lõi thép của máy biến áp 3 pha có 3 trụ từ để quấn dây và gông từ để khép kín mạch từ. Lõi thép của máy được làm từ những lá thép kỹ thuật điện, được phủ sơn cách điện ở cả hai mặt và được ghép lại với nhau thành hình trụ.
-
Dây quấn máy 3 pha có 6 dây quấn đồng được bọc cách điện, quấn quanh trụ. Dây quấn đảm nhiệm việc nhận năng vào và truyền năng lượng ra trong quá trình máy vận hành.
-

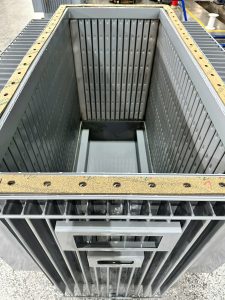

Vỏ máy là bộ phận quan trọng giúp bảo vệ và duy trì tuổi thọ cho máy biến áp. Thông thường, vỏ máy biến áp 3 pha được làm từ nguyên liệu nhựa, sắt, thép,... tùy theo kết cấu của máy và từng hãng máy biến áp 3 pha mà chúng sẽ được cấu tạo khác nhau.

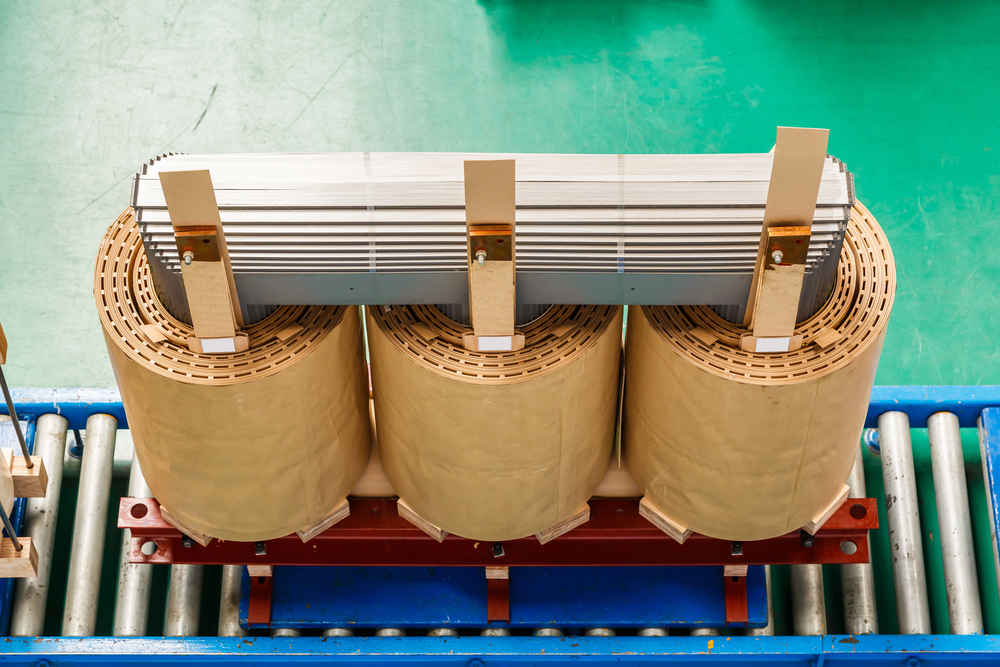

Hình ảnh lõi máy biến áp 3 pha
b. Nguyên lý hoạt động của máy biến áp ba pha
Dưới đây là phiên bản kết hợp của hai đoạn nội dung:
"Máy biến áp ba pha hoạt động dựa trên hai nguyên tắc cơ bản của vật lý:
Khi dòng điện chạy qua dây dẫn, nó tạo ra một từ trường. Đồng thời, sự biến thiên từ thông trong cuộn dây dẫn tạo ra hiệu điện thế cảm ứng. Máy biến áp 3 pha chủ yếu hoạt động dựa trên hiện tượng cảm ứng điện từ này. Điện được tạo ra trong cuộn dây này, kèm theo hiệu điện thế sơ cấp, và sự biến thiên từ trường nằm trong lõi sắt của cuộn dây.
Quá trình này tạo ra hiệu điện thế thứ cấp, có thể bị ảnh hưởng và thay đổi bởi hiệu điện thế sơ cấp thông qua từ trường. Đơn giản, máy biến áp 3 pha hoạt động dựa trên hai nguyên tắc cơ bản: dòng điện tạo từ trường khi chạy qua dây dẫn và sự biến thiên từ trong cuộn dây dẫn tạo ra hiệu điện thế cảm ứng.
Hiểu rõ nguyên lý hoạt động này sẽ giúp bạn nắm vững quy trình và nguyên tắc cần thiết để máy biến áp 3 pha hoạt động hiệu quả, đảm bảo công suất máy.
Máy biến áp 3 pha là thiết bị xây dựng dựa trên nguyên lý cảm ứng điện từ. Khi điện áp xoay chiều được áp dụng vào cuộn dây sơ cấp W1, dòng điện i1 chạy qua cuộn dây này, tạo ra từ thông Φ1 trong lõi thép 1. Từ thông Φ1 chạy qua cuộn dây thứ cấp W2 và tạo ra một sức điện động cảm qua cuộn dây thứ cấp 1. Vì cuộn dây thứ cấp có trở kháng, nó tạo ra một điện áp giáng U0 tại cuộn dây thứ cấp:
E2 = i2 (Z0 + Z2) = i2Z0 + i2Z2 = U0 + U2
Ở đây:
U0 là điện áp giáng nội bộ của cuộn dây W2.
U2 là điện áp giáng trên phụ tải mạch ngoại vi Z2.
Mỗi máy biến áp có dung lượng giới hạn, cung cấp điện trực tiếp cho phụ tải và đóng vai trò là nguồn điện trung gian phân phối năng lượng điện từ nguồn điện. Trong quá trình hoạt động, máy biến áp tiêu thụ một lượng công suất không tải P0 và công suất ngắn mạch PN, từ đó đóng vai trò phụ tải trong hệ thống điện."
3. Các loại máy biến áp ba pha
Thông thường, các máy biến áp sẽ được phân loại dựa trên các cấp điện áp, môi trường lõi được sử dụng, cách bố trí cuộn dây, sử dụng và nơi lắp đặt máy. Sau đây chúng tôi sẽ liệt kê các loại máy biến áp ba pha được sử dụng phổ biến nhất trên thị trường hiện nay:
- Máy biến áp 3 pha kiểu kín
- Máy biến áp 3 pha kiểu hở
- Máy biến áp khô
Máy biến áp 3 pha kiểu kín làm mát qua các cánh giãn nở. Khi nhiệt độ tăng cao trong VH thì các cánh này sẽ tự giãn nở ra, không khí thổi trực tiếp qua các cánh giúp máy hạ nhiệt.
Hình ảnh máy biến áp 3 pha kiểu kín của MBT

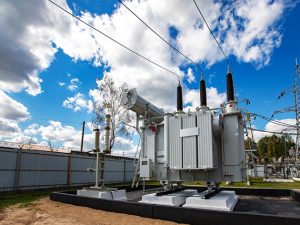

b. Máy biến áp 3 pha kiểu hở
Máy biến áp 3 pha kiểu hở có chu trình làm mát qua bình dầu phụ, cánh tản nhiệt dạng nan quạt.
Máy biến áp ba pha kiểu hở khác kiểu kín ở bình dầu phụ.

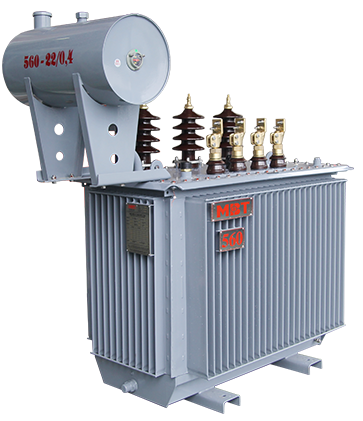

Hình ảnh máy biến áp 3 pha kiểu hở của MBT
c. Máy biến áp khô
Máy biến áp loại khô, còn được gọi là máy biến áp nhựa đúc, là máy biến áp điện có cuộn dây được bọc trong nhựa epoxy. Khác với máy biến áp thông thường, các cuộn dây và lõi từ của máy biến áp khô chịu áp lực bằng không khí. Máy biến áp khô được sinh ra để khắc phục những nhược điểm của máy biến áp dầu. Máy biến áp khô sử dụng trong các điều kiện đặc biệt như: ô nhiễm môi trường nặng, độ ẩm không khí cao hơn 95%, nhiệt độ môi trường xuống đến - 25oC.
Máy biến áp khô 3 pha của MBT
d. Các loại máy biến áp khác
Máy biến áp tự ngẫu và máy biến áp cách ly là hai loại máy biến áp có vai trò quan trọng trong hệ thống điện hiện đại. Dưới đây là mô tả về đặc điểm chính và ứng dụng của cả hai loại máy biến áp này:
Máy Biến Áp Tự Ngẫu:
Máy biến áp tự ngẫu là một thiết bị điện có khả năng tự đảo chiều dòng điện ngẫu nhiên trong cuộn dây cảm. Cấu trúc của máy biến áp tự ngẫu bao gồm một cuộn dây sơ cấp và một cuộn dây thứ cấp được ghép nối chặt. Máy biến áp tự ngẫu không yêu cầu nguồn điện năng ngoại vi để hoạt động, và nó tự tạo ra dòng nguồn điện phụ hợp với yêu cầu tải.
Đặc Điểm:
- Khả năng tự động tạo ra dòng điện ngẫu.
- Thường được sử dụng trong các ứng dụng cần duy trì dòng điện ổn định.
Ứng Dụng:
- Trong hệ thống đèn chiếu sáng công cộng và hệ thống điện đô thị.
- Được sử dụng trong các thiết bị điều chỉnh áp suất, nhiệt độ.
Máy Biến Áp Cách Ly:
Máy biến áp cách ly được thiết kế để cách ly điện giữa cuộn dây sơ cấp và cuộn dây thứ cấp, giảm thiểu rủi ro về an toàn điện. Cấu trúc của máy biến áp cách ly thường bao gồm một lớp cách điện giữa hai cuộn dây để đảm bảo rằng dòng điện không chạy qua trực tiếp từ sơ cấp sang thứ cấp.
Đặc Điểm:
- Có khả năng cách ly hoàn toàn giữa hai cuộn dây.
- Bảo vệ an toàn điện.
Ứng Dụng:
- Trong các hệ thống điện y tế và dược phẩm.
- Trong các thiết bị điện tử, máy móc cần độ an toàn cao.
Cả hai loại máy biến áp đều đóng vai trò quan trọng trong việc đảm bảo an toàn và hiệu quả của hệ thống điện, với mỗi loại máy phục vụ mục đích cụ thể tùy thuộc vào yêu cầu ứng dụng cụ thể.
Bài viết tham khảo:
4. Ứng Dụng của máy biến áp 3 pha
Máy biến áp 3 pha là một thành phần quan trọng trong hệ thống điện, và ứng dụng của nó rộng rãi trong nhiều lĩnh vực khác nhau. Dưới đây là một số ứng dụng quan trọng của máy biến áp 3 pha:
- Cung cấp Điện Năng cho Công Nghiệp: Máy biến áp 3 pha thường được sử dụng để chuyển đổi điện áp từ mức điện áp cao xuống mức điện áp thấp, phục vụ cho các hệ thống công nghiệp với nhu cầu điện năng lớn.
- Hệ Thống Điện Trong Xây Dựng: Trong các công trình xây dựng như cao ốc, chung cư, bệnh viện, máy biến áp 3 pha được tích hợp để cung cấp điện năng ổn định cho các thiết bị và hệ thống điện trong tòa nhà.
- Trạm Biến Áp và Lưới Điện: Máy biến áp 3 pha chủ yếu được sử dụng tại các trạm biến áp để chuyển đổi và phân phối điện năng từ nguồn cung cấp đến các khu vực tiêu thụ khác nhau thông qua lưới điện.
- Sử Dụng trong Hệ Thống Vận Tải Điện: Trong các hệ thống đường sắt, tàu điện, hay các phương tiện giao thông công cộng, máy biến áp 3 pha giúp cung cấp nguồn điện ổn định và hiệu quả.
- Ứng Dụng trong Năng Lượng Tái Tạo: Trong các dự án năng lượng tái tạo như điện gió, điện mặt trời, máy biến áp 3 pha giúp kết nối và tích hợp nguồn điện từ các nguồn tái tạo vào lưới điện chung.
- Các Hệ Thống Sân Bay và Nhà Ga: Máy biến áp 3 pha thường được sử dụng để cung cấp điện năng cho các sân bay, nhà ga và các cơ sở hạ tầng vận tải khác.
- Trong Ngành Công Nghiệp Dầu Khí và Hóa Chất: Các khu vực công nghiệp dầu khí và hóa chất cũng sử dụng máy biến áp 3 pha để đảm bảo cung cấp điện năng ổn định và an toàn.
- Hệ Thống Nước và Xử Lý Nước: Trong các trạm xử lý nước và nhà máy thủy điện, máy biến áp 3 pha chịu trách nhiệm chuyển đổi điện áp để phục vụ các quy trình sản xuất và cung cấp điện cho thiết bị khác nhau.
Việc hiểu rõ về ứng dụng của máy biến áp 3 pha là quan trọng để đảm bảo hệ thống điện hoạt động hiệu quả và ổn định trong các ngữ cảnh khác nhau.
5.Bảng giá máy biến áp ba pha
Máy biến áp ba pha là sản phẩm chủ lực của Công ty Cổ phần Thiết bị điện MBT. Công ty chúng tôi tự hào là đơn vị sản xuất và cung cấp máy biến áp uy tín chất lượng hàng đầu Việt Nam với bề dày kinh nghiệm hơn 20 năm trong lĩnh vực nghiên cứu và sản xuất máy biến áp cùng với đội ngũ cán bộ, công nhân viên có trình độ cao, trang thiết bị máy móc công nghệ hiện đại, các sản phẩm và dịch vụ của công ty từ lâu đã được thị trường đánh giá cao.
Quy mô nhà máy với 4 công xưởng hơn 20000m2, MBT cung cấp đầy đủ các dòng sản phẩm từ máy biến áp 1 pha, máy biến áp dầu 3 pha kiểu kín, kiểu hở, máy biến áp khô,... Tính đến nay số lượng máy biến áp mà MBT xuất ra thị trường đã cán mốc hơn 50000 máy. Bên cạnh đó còn có các dòng sản phẩm khác như tủ điện trung thế, hạ thế, trạm điện hợp bộ dạng kios, trạm điện hợp bộ kiểu một cột, ổn áp, các loại cuộn kháng điện xoay chiều và một chiều, Recloser, Tủ RMU ...
Với phương châm kinh doanh là: “Chất lượng dưỡng niềm tin”, khách hàng khi đến với MBT sẽ luôn nhận được các sản phẩm có chất lượng cao, giá thành hợp lý, thời gian giao hàng nhanh nhất và dịch vụ bảo hành tốt nhất.
