Trung tâm dữ liệu là nền tảng quan trọng của hạ tầng số hiện đại. Hệ thống điện cần duy trì nguồn cấp ổn định và liên tục. Công suất lớn chưa đủ để đảm bảo hiệu quả vận hành dài hạn. Chất lượng điện năng cũng cần được kiểm soát chặt chẽ. Sóng hài là vấn đề thường gặp trong các hệ thống có nhiều thiết bị điện tử. Hiện tượng này có thể làm tăng tổn thất và nhiệt độ thiết bị. Máy biến áp cần được lựa chọn phù hợp với đặc tính tải thực tế. Đây là yếu tố quan trọng giúp duy trì độ tin cậy cho trung tâm dữ liệu. Trong bài viết này chúng ta sẽ cùng tìm hiểu về cách giảm sóng hài trong hệ thống trung tâm dữ liệu như nào nhé.

Nguyên nhân nào gây ra sóng hài trong trung tâm dữ liệu?

Sóng hài xuất hiện khi phụ tải lấy dòng điện không có dạng hình sin hoàn toàn. Dòng điện này tạo ra các thành phần tần số khác với tần số cơ bản. Các thành phần đó làm biến dạng dạng sóng điện của hệ thống. Hiện tượng này thường gặp tại các công trình sử dụng nhiều thiết bị điện tử công suất.

Trong trung tâm dữ liệu, bộ chỉnh lưu UPS là nguồn phát sinh sóng hài đáng chú ý. Nguồn cấp máy chủ và bộ nguồn chuyển mạch cũng có thể tạo dòng điện phi tuyến. Bộ biến đổi công suất của hệ thống lưu trữ năng lượng cần được đánh giá tương tự. Biến tần điều khiển tốc độ quạt cũng có thể ảnh hưởng đến chất lượng điện năng.

Mức độ sóng hài phụ thuộc vào cấu hình thiết bị và chế độ vận hành. Không nên áp dụng một tỷ lệ hài cố định cho mọi dự án. Kỹ sư cần xem xét dữ liệu tải phi tuyến trước khi chọn thiết bị. Việc đo đạc giúp xác định nguồn phát sinh và mức ảnh hưởng thực tế.

Chỉ số THDi thường hỗ trợ đánh giá dòng điện hài tại nhánh tải. Dữ liệu này cần được xem xét cùng mức tải vận hành. Kết quả đánh giá giúp đưa ra yêu cầu phù hợp cho máy biến áp. Điều này cũng hỗ trợ thiết kế hệ thống phân phối điện chính xác hơn.

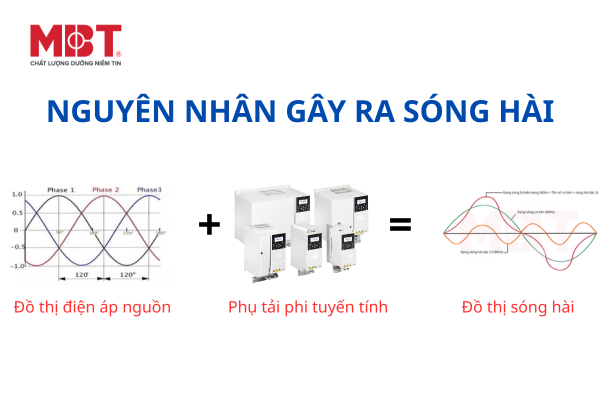

Nguyên nhân gây ra sóng hài

Sóng hài ảnh hưởng thế nào đến máy biến áp và hệ thống phân phối?

Sóng hài có thể làm tăng tổn thất trong máy biến áp. Tổn thất dòng xoáy và tổn thất phụ tải thường tăng theo thành phần hài. Nhiệt độ lõi thép và cuộn dây có thể cao hơn mức dự kiến. Nhiệt độ kéo dài có thể làm giảm tuổi thọ vật liệu cách điện.

Máy biến áp không phù hợp có thể phải giảm tải khi vận hành. Điều này làm giảm khả năng khai thác công suất của hệ thống. Trong một số trường hợp, thiết bị quá nhiệt trước khi đạt tải định mức. Rủi ro này cần được tính đến ngay từ giai đoạn thiết kế.

Sóng hài bậc ba và các bội số của chúng cần được chú ý. Các thành phần này có thể cộng dồn trong dây trung tính. Dòng điện trung tính vì thế có thể tăng cao hơn dự kiến. Dây dẫn, thanh cái và thiết bị bảo vệ cần được tính toán phù hợp.

Dạng sóng điện áp bị méo có thể ảnh hưởng đến thiết bị nhạy cảm. UPS, thiết bị đóng cắt và hệ thống giám sát cần nguồn điện ổn định. Tổn thất tăng cũng làm hiệu suất phân phối điện giảm xuống. Nhu cầu làm mát và chi phí vận hành có thể tăng theo.

Độ tin cậy là yêu cầu quan trọng của trung tâm dữ liệu. Vì vậy, rủi ro từ sóng hài không nên bị xem nhẹ. Đánh giá sớm giúp hạn chế điều chỉnh phức tạp sau khi vận hành. Đây là cách bảo vệ hệ thống điện trong suốt vòng đời dự án.

Ảnh hưởng của sóng hài đối với thiết bị điện

Máy biến áp cần đáp ứng gì với tải phi tuyến trong trung tâm dữ liệu?

Máy biến áp truyền thống thường phù hợp hơn với tải tuyến tính. Tải CNTT có thể tạo ra dòng điện phi tuyến đáng kể. Vì vậy, máy biến áp cho trung tâm dữ liệu cần được đánh giá kỹ hơn. Công suất danh định không phải là yếu tố duy nhất cần xem xét.

Nhà sản xuất cần xem xét mức tải, phổ sóng hài và điều kiện lắp đặt. Thiết kế cuộn dây và hệ thống cách điện cần phù hợp. Khả năng tản nhiệt cũng cần đáp ứng điều kiện vận hành liên tục. Dây dẫn trung tính cần được lựa chọn theo yêu cầu của hệ thống.

Hệ số K có thể được dùng trong một số phương pháp thiết kế. Hệ số này hỗ trợ đánh giá ảnh hưởng nhiệt từ dòng điện hài. Tuy nhiên, máy biến áp có hệ số K không tự loại bỏ sóng hài. Thiết kế vẫn cần dựa trên dữ liệu phụ tải thực tế.

Máy biến áp khô được sử dụng tại nhiều khu vực lắp đặt trong nhà. Thiết bị không sử dụng dầu cách điện khi vận hành. Đặc tính này giúp giảm rủi ro liên quan đến dầu rò rỉ. Máy biến áp khô cũng phù hợp với các yêu cầu an toàn cháy.

Tuy nhiên, máy biến áp khô vẫn cần được kiểm tra định kỳ. Hệ thống cần được vệ sinh và duy trì thông gió phù hợp. Các phân loại C4, E4 và F1 đánh giá điều kiện vận hành nhất định. Những phân loại này không thay thế đánh giá khả năng chịu sóng hài.

Máy biến áp khô MBT cho hệ thống trung tâm dữ liệu

Những giải pháp nào giúp giảm sóng hài trong trung tâm dữ liệu?

Giảm sóng hài cần bắt đầu bằng việc khảo sát phụ tải thực tế. Kỹ sư cần xác định nguồn phát sinh dòng điện hài chính. UPS, bộ biến đổi công suất và hệ thống làm mát cần được đánh giá riêng. Dữ liệu đo đạc giúp lựa chọn giải pháp phù hợp hơn.

Bộ lọc hài thụ động có thể phù hợp với phổ hài đã xác định. Giải pháp này cần được tính toán để tránh cộng hưởng trong hệ thống. Bộ lọc hài chủ động có thể phù hợp với tải thay đổi linh hoạt. Thiết bị có thể bù dòng hài theo điều kiện vận hành.

Máy biến áp lệch pha có thể hỗ trợ giảm một số bậc sóng hài. Giải pháp này chỉ phù hợp với cấu hình điện đã được tính toán. Không phải mọi trung tâm dữ liệu đều cần sử dụng thiết bị này. Việc lựa chọn cần dựa trên yêu cầu kỹ thuật của dự án.

Cân bằng tải giữa các pha cũng là một yêu cầu quan trọng. Phân bổ tải hợp lý giúp hạn chế dòng điện trung tính không cần thiết. Hệ thống nối đất cần được thiết kế đúng kỹ thuật. Nối đất không loại bỏ sóng hài, nhưng hỗ trợ vận hành an toàn hơn.

Chiều dài cáp và tiết diện dây dẫn cũng cần được tính toán. Các yếu tố này ảnh hưởng đến tổng trở và độ sụt áp. Việc rút ngắn tuyến cáp không trực tiếp loại bỏ sóng hài. Tuy nhiên, thiết kế hợp lý giúp kiểm soát chất lượng điện năng tốt hơn.

Máy biến áp phù hợp hỗ trợ hạ tầng điện trung tâm dữ liệu như thế nào?

Hạ tầng điện đáng tin cậy cần máy biến áp phù hợp với tải vận hành. Điều này đặc biệt quan trọng với các tải phi tuyến trong trung tâm dữ liệu. Máy biến áp được thiết kế đúng giúp kiểm soát nhiệt độ tốt hơn. Thiết bị cũng hỗ trợ duy trì điện áp ổn định cho tải nhạy cảm.

Khả năng tản nhiệt phù hợp giúp bảo vệ vật liệu cách điện. Đây là yếu tố ảnh hưởng trực tiếp đến tuổi thọ máy biến áp. Thiết kế phù hợp cũng giúp hạn chế nguy cơ giảm tải không cần thiết. Chủ đầu tư có thể khai thác công suất hiệu quả hơn trong điều kiện cho phép.

Máy biến áp khô là một lựa chọn phù hợp cho nhiều vị trí trong nhà. Thiết bị cần được lựa chọn theo công suất và điện áp dự án. Điều kiện môi trường và thông gió cũng cần được xem xét. Yêu cầu an toàn cháy cần được xác định từ giai đoạn thiết kế.

MBT có thể xem xét cấu hình máy biến áp theo dữ liệu từng dự án. Thông tin về tải, UPS và điều kiện lắp đặt cần được cung cấp sớm. Dữ liệu này hỗ trợ lựa chọn cấu hình phù hợp hơn. Việc phối hợp với hệ thống phân phối điện cũng cần được tính toán đồng bộ.

Sóng hài sẽ tiếp tục là thách thức của hạ tầng điện số. Lựa chọn máy biến áp phù hợp cần đi cùng thiết kế điện đồng bộ. Đo đạc, giám sát và bảo trì giúp giảm rủi ro vận hành. Đây là nền tảng cho hệ thống điện ổn định và hiệu quả lâu dài.

Tìm hiểu thêm về máy biến áp khô và các giải pháp máy biến áp theo yêu cầu từ MBT.
