Máy biến áp khô là dòng máy biến áp không sử dụng dầu cách điện trong quá trình vận hành. Thay vào đó, máy dùng vật liệu cách điện rắn kết hợp với không khí để làm mát. Trong nhóm máy biến áp khô, máy biến áp khô nhựa đúc được nhiều công trình lựa chọn nhờ kết cấu gọn, khả năng chống ẩm tốt và phù hợp với các hệ thống điện yêu cầu cao về an toàn.

Trong bài viết này, MBT cùng bạn tìm hiểu rõ hơn về máy biến áp khô nhựa đúc: dòng máy này là gì, cấu tạo gồm những bộ phận nào, nguyên lý hoạt động ra sao và khi nào nên lựa chọn cho công trình.

1. Máy biến áp khô nhựa đúc là gì?

Máy biến áp khô nhựa đúc là loại máy biến áp khô có cuộn dây được đúc hoặc phủ bằng nhựa epoxy. Khác với máy biến áp dầu, dòng máy này không dùng dầu làm môi chất cách điện và làm mát. Vì vậy, máy giúp hạn chế nguy cơ rò rỉ dầu và giảm bớt các hạng mục phụ trợ liên quan đến dầu cách điện.

Khi tìm hiểu về máy biến áp khô, chúng ta thường quan tâm nhiều đến độ an toàn, khả năng vận hành và vị trí lắp đặt. Với dòng nhựa đúc, lớp epoxy bao quanh cuộn dây giúp tăng độ bền cách điện, giảm ảnh hưởng của độ ẩm và giữ kết cấu cuộn dây ổn định trong quá trình sử dụng.

Dòng máy này phù hợp với các hệ thống điện cần môi trường vận hành sạch, gọn, an toàn và có yêu cầu cao về khả năng cấp điện ổn định.

2. Máy biến áp khô nhựa đúc và máy biến áp khô VPI khác nhau như thế nào?

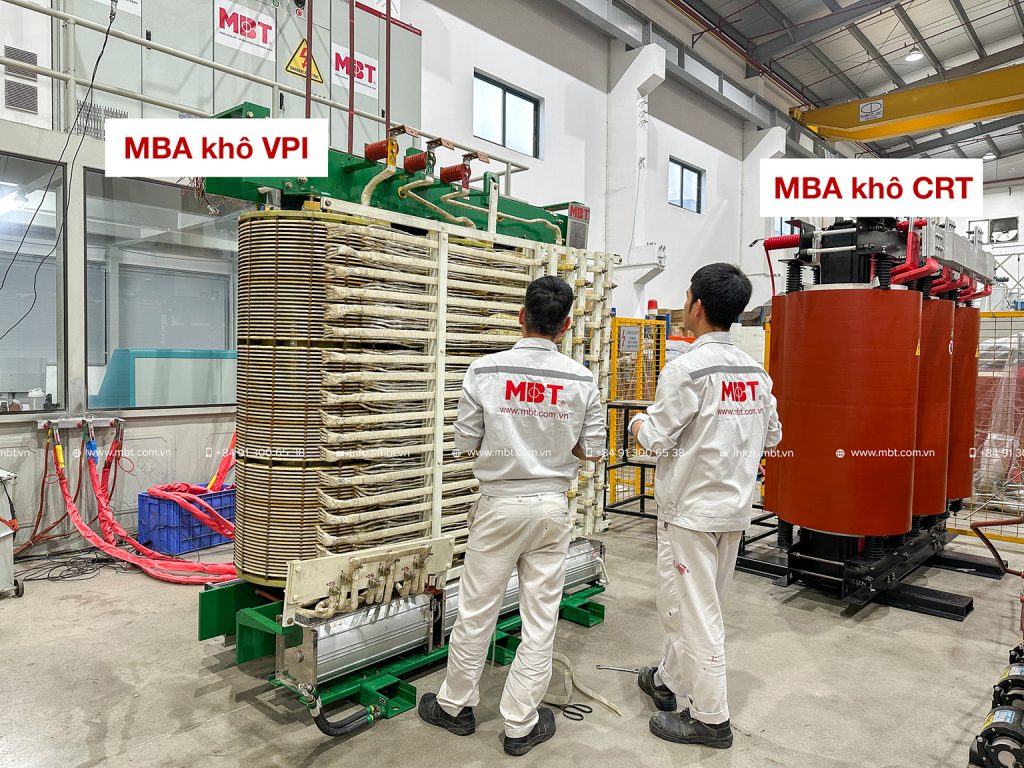

Trong nhóm máy biến áp khô, hai dòng thường gặp là máy biến áp khô nhựa đúc và máy biến áp khô VPI. Cả hai đều không sử dụng dầu cách điện, nhưng khác nhau ở cách xử lý cuộn dây.

• Máy biến áp khô nhựa đúc: Cuộn dây được đúc hoặc bao bọc bằng nhựa epoxy, tạo thành lớp cách điện chắc chắn quanh dây quấn. Dòng máy này nổi bật ở khả năng chống ẩm, độ bền cách điện và phù hợp với các công trình yêu cầu cao về an toàn.
• Máy biến áp khô VPI: VPI là viết tắt của Vacuum Pressure Impregnated, tức công nghệ tẩm áp lực chân không. Cuộn dây được tẩm sơn hoặc nhựa cách điện trong môi trường chân không và áp lực, giúp vật liệu cách điện thấm sâu vào kết cấu cuộn dây.

Nếu máy biến áp khô nhựa đúc tập trung vào lớp epoxy bao bọc bên ngoài cuộn dây, thì máy biến áp khô VPI lại nổi bật ở quá trình tẩm cách điện sâu bên trong dây quấn. Việc lựa chọn dòng nào phụ thuộc vào yêu cầu kỹ thuật, môi trường lắp đặt và tiêu chuẩn của từng dự án.

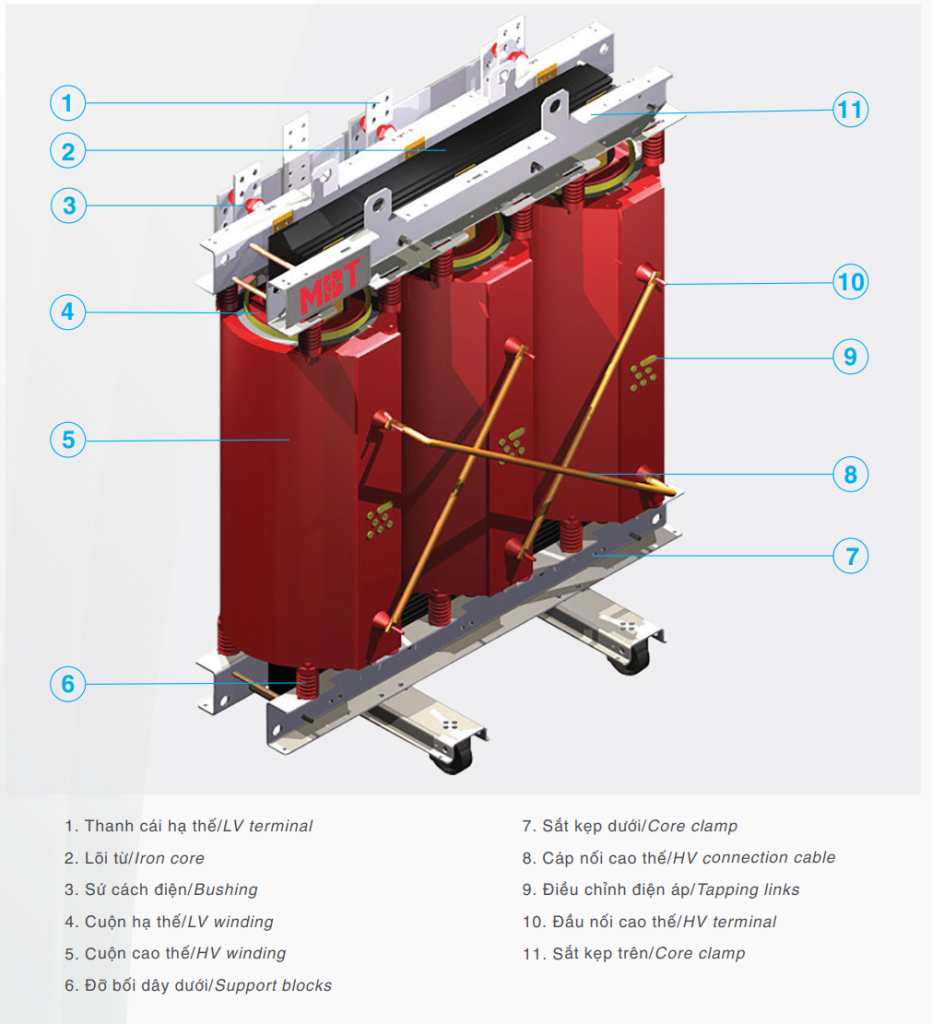

3. Cấu tạo của máy biến áp khô nhựa đúc

Một máy biến áp khô nhựa đúc thường gồm ba nhóm bộ phận chính: lõi thép, cuộn dây và hệ thống cách điện – làm mát – bảo vệ. Các bộ phận này cùng tham gia vào quá trình biến đổi điện áp, tản nhiệt và giữ cho máy vận hành ổn định.

a. Lõi thép

Lõi thép là phần tạo mạch từ cho máy biến áp. Bộ phận này thường được ghép từ nhiều lá thép kỹ thuật điện mỏng, có khả năng dẫn từ tốt và được cách điện giữa các lớp để giảm tổn hao.

• Hiệu suất vận hành: Lõi thép chất lượng tốt giúp giảm tổn hao không tải và hỗ trợ máy làm việc hiệu quả hơn.
• Độ ồn và độ rung: Kết cấu lõi thép được ghép chặt giúp máy vận hành êm hơn, hạn chế rung động trong quá trình sử dụng.
• Độ ổn định lâu dài: Lõi thép được gia công đúng kỹ thuật góp phần duy trì độ bền và khả năng làm việc ổn định của máy biến áp khô.

b. Cuộn dây cao áp và cuộn dây hạ áp

Cuộn dây là bộ phận thực hiện quá trình biến đổi điện áp. Trong máy biến áp khô nhựa đúc, cuộn cao áp nhận điện áp đầu vào từ lưới điện, còn cuộn hạ áp đưa ra mức điện áp phù hợp để cấp cho hệ thống phụ tải.

Cuộn dây có thể được làm bằng đồng hoặc nhôm tùy theo yêu cầu kỹ thuật của từng dự án. Với dòng nhựa đúc, cuộn dây được phủ epoxy để tăng khả năng cách điện, chống ẩm và giữ kết cấu ổn định khi máy vận hành.

• Cuộn cao áp: Nhận điện áp đầu vào và tạo từ thông trong lõi thép.
• Cuộn hạ áp: Sinh ra điện áp đầu ra phù hợp với hệ thống sử dụng.
• Lớp epoxy: Bảo vệ cuộn dây trước độ ẩm, bụi bẩn và tác động cơ học.

c. Cách điện, làm mát và bảo vệ

Nhựa epoxy là điểm dễ nhận biết của máy biến áp khô nhựa đúc. Lớp epoxy bao quanh cuộn dây giúp tăng độ bền cách điện, hạn chế hơi ẩm xâm nhập và giảm nguy cơ phóng điện cục bộ trong quá trình vận hành.

Bên cạnh hệ thống cách điện, máy còn có vỏ bảo vệ và hệ thống làm mát. Vỏ máy giúp che chắn các bộ phận bên trong, còn hệ thống làm mát giúp nhiệt thoát ra ngoài khi máy làm việc.

• Cách điện epoxy: Bảo vệ dây quấn, tăng khả năng chống ẩm và giữ cuộn dây ổn định.
• Vỏ bảo vệ: Hạn chế bụi bẩn, côn trùng, va chạm cơ học và tác động từ môi trường lắp đặt.
• Làm mát bằng không khí: Máy tản nhiệt qua không khí tự nhiên hoặc quạt cưỡng bức tùy theo thiết kế.
• Theo dõi nhiệt độ: Cảm biến nhiệt và bộ điều khiển nhiệt giúp kiểm soát tình trạng vận hành của máy.

Do máy biến áp khô không dùng dầu để tản nhiệt, khu vực lắp đặt cần có khả năng thông gió phù hợp. Khi nhiệt không thoát ra ổn định, tuổi thọ cách điện và độ bền của thiết bị có thể bị ảnh hưởng.

4. Nguyên lý hoạt động của máy biến áp khô

Máy biến áp khô hoạt động dựa trên hiện tượng cảm ứng điện từ. Khi dòng điện xoay chiều đi vào cuộn cao áp, dòng điện tạo ra từ thông biến thiên trong lõi thép. Từ thông này liên kết với cuộn hạ áp và sinh ra điện áp ở phía đầu ra.

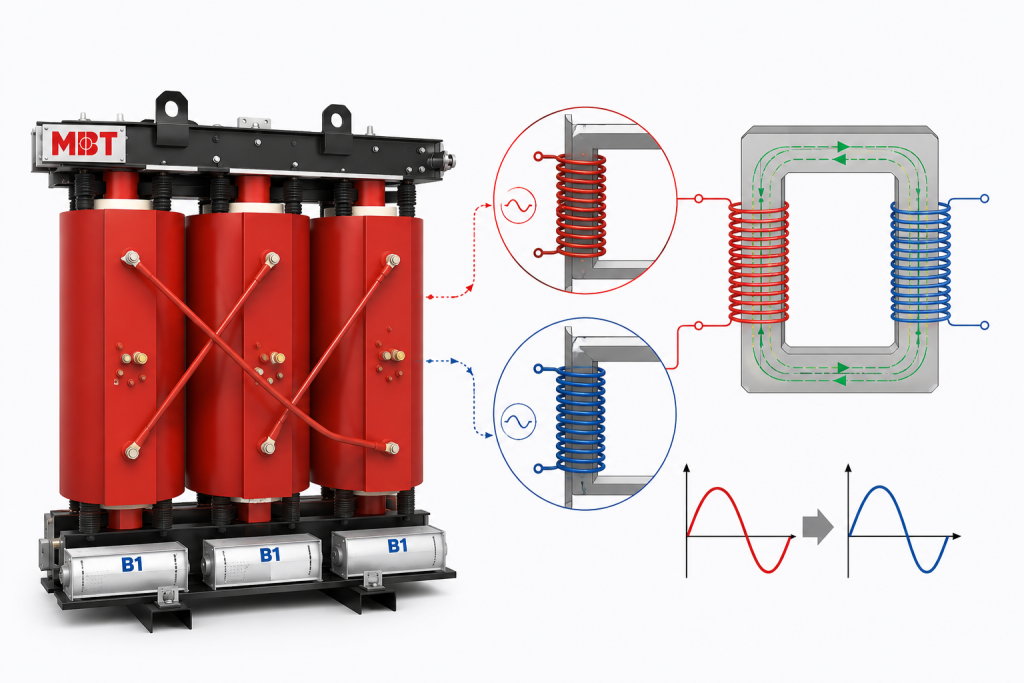

Nguyên lý hoạt động của máy biến áp khô

Quá trình hoạt động có thể tóm gọn như sau:

• Cấp điện vào cuộn cao áp: Dòng điện xoay chiều đi vào cuộn dây đầu vào.
• Tạo từ thông trong lõi thép: Dòng điện sinh ra từ thông biến thiên trong mạch từ.
• Cảm ứng sang cuộn hạ áp: Từ thông liên kết với cuộn hạ áp và tạo ra điện áp cảm ứng.
• Cấp điện cho phụ tải: Điện áp đầu ra được đưa đến hệ thống sử dụng điện.

Điện áp đầu ra phụ thuộc vào tỷ lệ số vòng dây giữa cuộn cao áp và cuộn hạ áp. Nếu số vòng dây ở cuộn hạ áp ít hơn cuộn cao áp, máy thực hiện chức năng hạ áp. Nếu số vòng dây ở cuộn hạ áp nhiều hơn, máy thực hiện chức năng tăng áp theo thiết kế.

Trong hệ thống phân phối điện, máy biến áp khô thường được dùng để hạ điện áp trung thế xuống hạ thế, chẳng hạn từ 22kV hoặc 35kV xuống 0,4kV.

5. Đặc điểm khi sử dụng máy biến áp khô nhựa đúc

Khi lựa chọn máy biến áp khô nhựa đúc, chúng ta không chỉ nhìn vào cấu tạo mà còn cần xem xét điều kiện vận hành thực tế của công trình. Dòng máy này có nhiều ưu điểm, nhưng cũng có một số yêu cầu cần lưu ý trong quá trình lắp đặt.

• An toàn và sạch hơn: Máy không sử dụng dầu cách điện, giúp giảm rủi ro rò rỉ dầu và phù hợp với khu vực cần kiểm soát tốt về phòng cháy chữa cháy.
• Chống ẩm tốt: Lớp epoxy bao quanh cuộn dây giúp hạn chế hơi ẩm, bụi bẩn và tác động từ môi trường xung quanh.
• Bảo trì thuận tiện: Máy không cần kiểm tra, lọc hoặc xử lý dầu định kỳ như máy biến áp dầu.
• Yêu cầu thông gió phù hợp: Do làm mát bằng không khí, phòng đặt máy cần có không gian thoát nhiệt ổn định.
• Chi phí đầu tư cao hơn: So với máy biến áp dầu cùng mức công suất, máy biến áp khô nhựa đúc thường có chi phí ban đầu cao hơn.

Nhìn chung, dòng máy này phù hợp với các công trình ưu tiên an toàn, môi trường vận hành sạch và khả năng bố trí thiết bị gọn trong trạm điện.

6. Ứng dụng của máy biến áp khô nhựa đúc

Máy biến áp khô nhựa đúc được sử dụng trong nhiều nhóm công trình dân dụng, công nghiệp và hạ tầng kỹ thuật. Để dễ hình dung, MBT có thể chia ứng dụng của dòng máy này thành ba nhóm chính.

• Công trình dân dụng và thương mại: Phù hợp với tòa nhà cao tầng, trung tâm thương mại, khách sạn, trường học, bệnh viện và các công trình cần môi trường vận hành an toàn, sạch gọn.
• Công nghiệp và sản xuất: Được sử dụng trong nhà máy, khu công nghiệp, dây chuyền sản xuất và các hệ thống phụ tải cần cấp điện ổn định.
• Hạ tầng kỹ thuật đặc thù: Thường xuất hiện tại trung tâm dữ liệu, nhà ga, sân bay, tầng hầm kỹ thuật, trạm biến áp trong nhà và khu vực có yêu cầu cao về phòng cháy chữa cháy.

Cách phân nhóm này giúp người đọc dễ nắm được phạm vi ứng dụng của máy biến áp khô nhựa đúc mà không cần đi vào quá nhiều vị trí lắp đặt riêng lẻ.

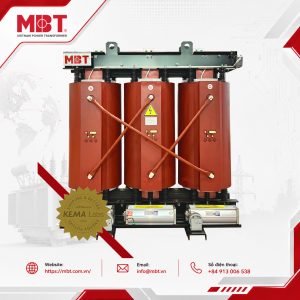

7. Máy biến áp khô nhựa đúc MBT

Máy biến áp khô nhựa đúc MBT được định hướng theo công nghệ hiện đại từ Châu Âu, đáp ứng yêu cầu về độ bền, khả năng vận hành ổn định và an toàn trong nhiều điều kiện công trình.

• Công nghệ nhựa đúc: Cuộn dây được sản xuất theo công nghệ nhựa đúc từ Châu Âu, giúp tăng khả năng cách điện, chống ẩm và bảo vệ dây quấn khi vận hành.
• Chứng nhận quốc tế: Máy biến áp khô MBT đạt chứng nhận CESI/KEMA Labs C4 – E4 – F1 theo tiêu chuẩn IEC 60076-11.
• Định hướng châu Âu: Sản phẩm được phát triển theo công nghệ châu Âu, phù hợp với các công trình yêu cầu cao về chất lượng và an toàn.
• Sản xuất theo dự án: MBT có thể thiết kế máy theo công suất, cấp điện áp, vật liệu cuộn dây, cấp bảo vệ vỏ máy và phụ kiện giám sát đi kèm.

Máy biến áp khô MBT

Với lợi thế về công nghệ sản xuất và kinh nghiệm trong lĩnh vực thiết bị điện, MBT cung cấp giải pháp máy biến áp khô nhựa đúc phù hợp cho nhiều nhóm công trình khác nhau.
