1. Tổng quan về máy biến áp Pad-mounted

Máy biến áp Pad-mounted là một dạng trạm biến áp phân phối hợp bộ đặt nền, được thiết kế lắp đặt ngoài trời trên bệ bê tông (pad). Khác với trạm xây dựng truyền thống, Pad-mounted transformer tích hợp toàn bộ các thiết bị chính như máy biến áp, tủ trung thế, tủ hạ thế, hệ thống bảo vệ và đấu nối cáp trong một kết cấu kín và an toàn.

Ngày nay, máy biến áp Pad-mounted được ứng dụng rộng rãi trong khu đô thị, khu công nghiệp, hệ thống điện ngầm và các dự án năng lượng tái tạo, nhờ ưu điểm về độ an toàn, tiết kiệm diện tích và khả năng triển khai nhanh.

2. Cấu tạo của máy biến áp Pad-mounted

Một trạm Pad-mounted tiêu chuẩn thường bao gồm các khoang chức năng riêng biệt:

2.1 Khoang trung thế (MV compartment)

Khoang trung thế thường lắp đặt các thiết bị như Load Break Switch (LBS), RMU, cầu chì bảo vệ hoặc máy cắt chân không (VCB). Khoang này đảm bảo khả năng đóng cắt và bảo vệ phía trung áp của hệ thống điện.

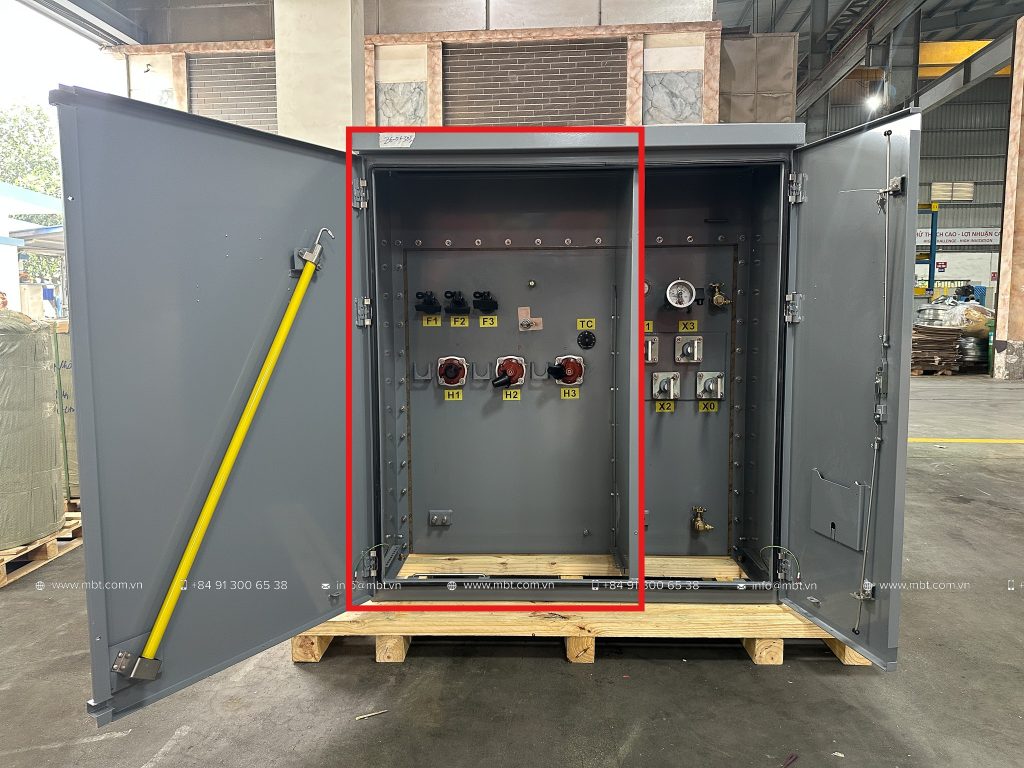

Pad-mounted Transformer MBT MV

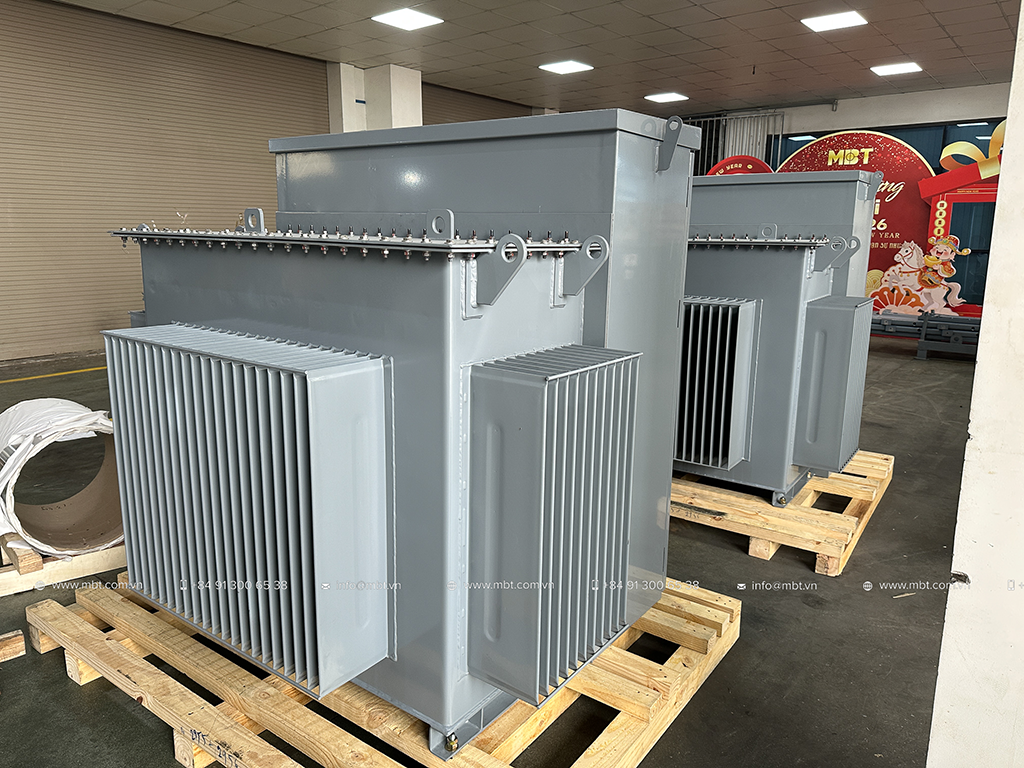

2.2 Khoang máy biến áp

Máy biến áp thường là loại dầu kín (hermetically sealed) hoặc sử dụng dầu sinh học thân thiện môi trường. Thiết kế này giúp giảm thiểu bảo trì và nâng cao tuổi thọ thiết bị.

2.3 Khoang hạ thế (LV compartment)

Khoang hạ thế bao gồm thanh cái phân phối, MCCB/ACB, hệ thống đo đếm và đấu nối phụ tải, giúp cung cấp điện ổn định cho các phụ tải dân dụng hoặc công nghiệp.

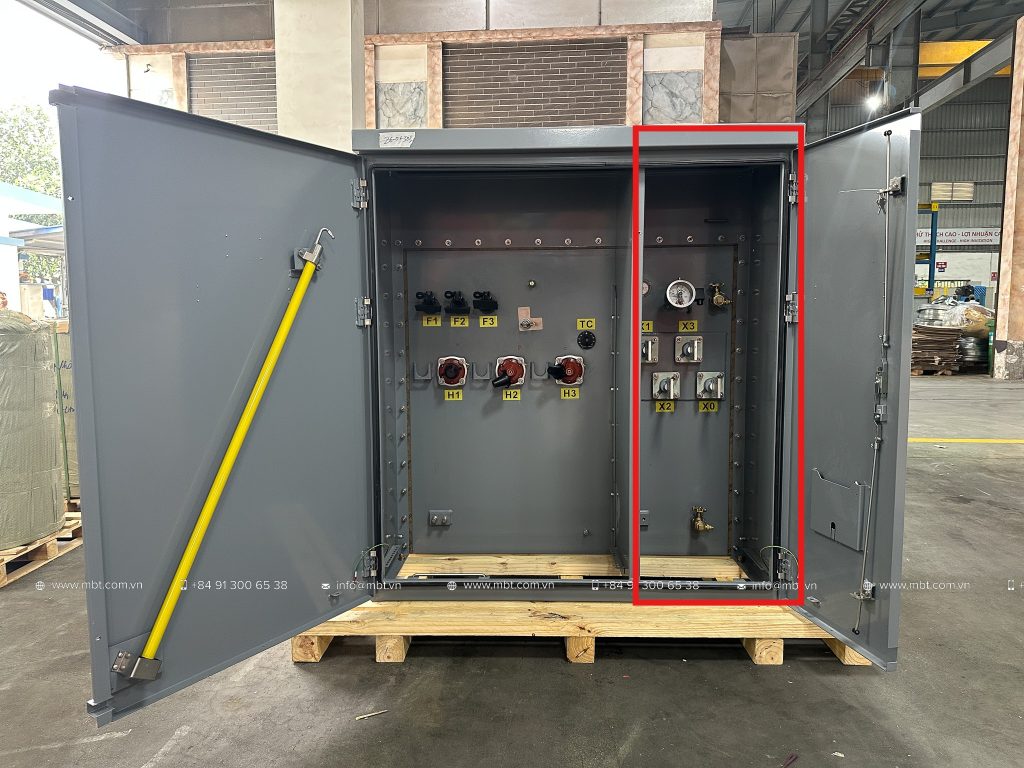

Pad-mounted Transformer MBT LV

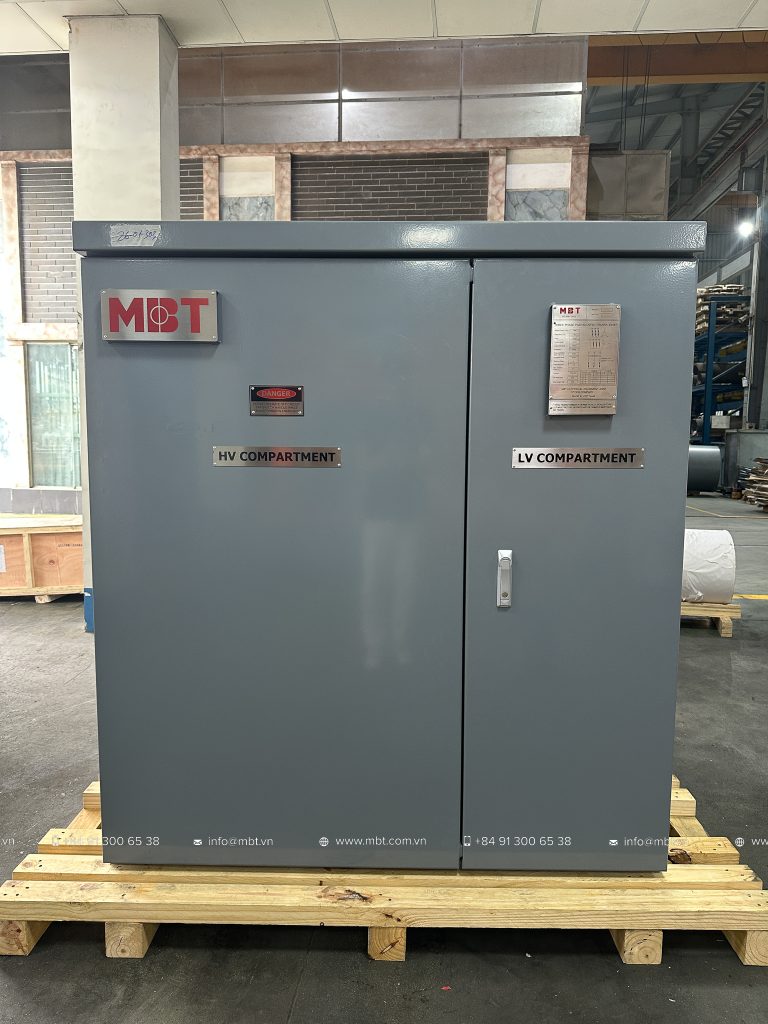

2.4 Vỏ tủ bảo vệ

Toàn bộ trạm được đặt trong vỏ kim loại kín có cấp bảo vệ cao (IP), chống nước, bụi và chống xâm nhập từ bên ngoài. Thiết kế dead-front đảm bảo các phần mang điện không lộ ra ngoài, giúp tăng mức độ an toàn khi vận hành.

3. Ưu điểm của máy biến áp Pad-mounted

3.1 An toàn cao khi lắp đặt ngoài trời

Pad-mounted transformer được thiết kế để lắp đặt tại khu vực công cộng, như khu dân cư hoặc vỉa hè đô thị. Nhờ thiết kế kín hoàn toàn và hệ thống bảo vệ nội bộ, nguy cơ tai nạn điện được giảm thiểu đáng kể.

3.2 Thiết kế compact – tiết kiệm diện tích

So với trạm xây dựng truyền thống, Pad-mounted có kích thước nhỏ gọn và tích hợp cao, giúp tiết kiệm diện tích đất và chi phí xây dựng nhà trạm.

3.3 Lắp đặt nhanh và giảm chi phí thi công

Thiết bị được sản xuất và lắp ráp hoàn chỉnh tại nhà máy, chỉ cần vận chuyển đến công trường và đấu nối cáp. Điều này giúp giảm đáng kể thời gian triển khai dự án.

3.4 Độ tin cậy vận hành cao

Máy biến áp Pad-mounted có khả năng vận hành ổn định trong môi trường khắc nghiệt, phù hợp với khí hậu nóng, ẩm hoặc bụi.

3.5 Bảo trì thuận tiện

Cấu trúc phân khoang rõ ràng giúp việc kiểm tra, vận hành và bảo trì trở nên dễ dàng hơn.

4. Ứng dụng của máy biến áp Pad-mounted

Pad-mounted transformer được sử dụng rộng rãi trong nhiều lĩnh vực:

• Hệ thống phân phối điện đô thị

• Trung tâm thương mại và khu dân cư

• Nhà máy công nghiệp và khu chế xuất

• Trang trại điện mặt trời và điện gió

• Hệ thống điện ngầm và hạ tầng giao thông

Đặc biệt, trong các dự án năng lượng tái tạo, Pad-mounted giúp tối ưu không gian lắp đặt và đảm bảo độ an toàn cao cho vận hành ngoài trời.

5. Công suất và tiêu chuẩn thiết kế

Máy biến áp Pad-mounted thường được thiết kế theo các tiêu chuẩn quốc tế:

• IEC / ANSI / IEEE

• Công suất phổ biến từ 300 kVA đến 5000 kVA hoặc cao hơn theo yêu cầu

• Điện áp vận hành: 11 kV, 22 kV, 33 kV

• Có thể sử dụng dầu khoáng hoặc dầu sinh học

6. Giải pháp Pad-mounted Transformer của MBT

MBT cung cấp các giải pháp Pad-mounted transformer tích hợp, đáp ứng yêu cầu kỹ thuật cao của các dự án trong nước và quốc tế.

• Thiết kế compact – độ an toàn cao

• Tổn hao thấp – hiệu suất vận hành tối ưu

• Sản xuất theo tiêu chuẩn IEC

• Phù hợp cho đô thị, công nghiệp và renewable energy

Nhờ năng lực sản xuất hiện đại và hệ thống kiểm định nghiêm ngặt, MBT mang đến giải pháp trạm biến áp đáng tin cậy cho lưới điện hiện đại.
