Bộ Tự Động Đóng Cắt 3 Pha Recloser Schneider


Thông số sản phẩm
  • Điện áp tối đa cho phép 27kVA
  • Dòng điện làm việc liên tục định mức 630A
  • Khả năng đóng dòng sự cố ( Giá trị hiệu dụng) 12.5kA
  • Khả năng đóng dòng sự cố ( Giá trị đỉnh) 31.5kA
  • Thời gian tác động (Đóng / Mở) 0.1/0.05
  • Số lần đóng cắt cơ khí 10000
  • Số lần đóng cắt tải tại dòng định mức 10000
  • Dòng chịu đựng ngắn hạn 12.5kA

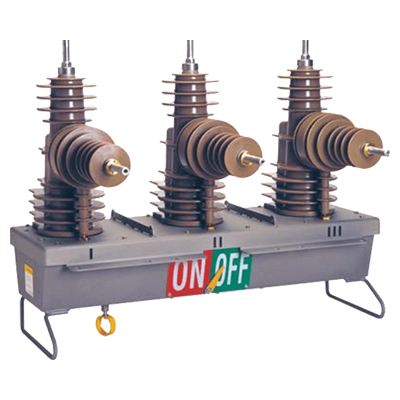

Giới thiệu bộ đóng cắt tự động 3 pha loại U ( Recloser Schnieder)

Bộ đóng cắt tự động (Recloser) loại U cách điện bằng chất điện môi rắn, thể hiện cam kết của Schneider Electric trong việc cải thiện và phát triển sản phẩm liên tục để cung cấp các tính năng của bộ tự động đóng lại truyền thống, cộng thêm các chức năng cho tự động hóa, điều khiển và giám sát từ xa, cho hiện tại hay trong tương lai.

Tổng quan bộ đóng cắt tự động loại U

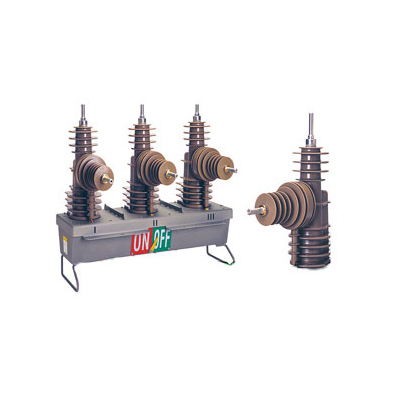

Bộ tự đóng cắt loại U sử dụng buồng cắt chân không bọc bởi các ống sứ cách điện epoxy, thay vì sử dụng chất cách điện bằng dầu và khí.

Cơ cấu máy cắt được chứa trong một vỏ bằng thép không gỉ loại 316 với một nắp đậy cũng bằng thép không gỉ.

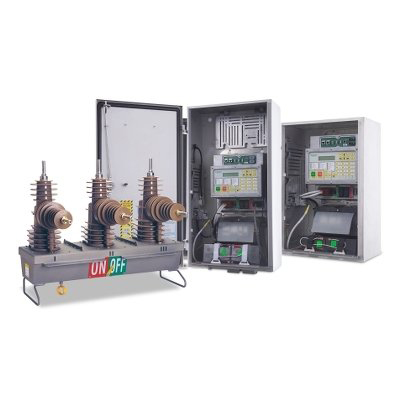

Máy cắt loại U được điều khiển và giám sát bởi Tủ Điều Khiển ADVC loại COMPACT hoặc ULTRA.

Được bao bọc bởi một vỏ bằng thép không gỉ 304 (COMPACT) hoặc 316 (ULTRA), ADVC là một bộ điều khiển điện tử với Giao Diện Vận Hành (O.I) giám sát máy cắt và cung cấp chức năng bảo vệ, đo lường, điều khiển và truyền thông. Được kết nối thông qua cáp điều khiển, thiết bị đóng cắt và tủ điều khiển ADVC có thể tạo thành một Bộ Đóng Cắt Tự Động (Recloser) điều khiển và giám sát từ xa.

Máy cắt được điều khiển bởi một cơ cấu truyền động từ tạo ra tác động đóng và mở. Việc đóng ngắt điện xảy ra khi một xung điều khiển được gửi đi thông qua bộ tác động đóng/ mở từ các tụ tích điện trong tủ điều khiển ADVC. Khi đóng, máy ngăt được chốt từ tính. Các thanh đẩy lò xo ép lên duy trì tiếp xúc trên các tiếp điểm.

Thông số kỹ thuật bộ đóng cắt tự động loại U

Thông số kỹ thuật bộ đóng cắt tự động loại U ( Recloser Schneider)Loại U
15kV27kV
12.5kV12.5kV

Các giá trị định mức

Điện áp tối đa cho phép

kV15.527

Dòng làm việc liên tục định mức

A630630

Khả năng đóng dòng sự cố (Giá trị hiệu dụng)

kA12.512.5
Khả năng đóng dòng sự cố (Giá trị đỉnh)kA31.531.5
Thời gian tác động (Đóng/Mở)s0.1/0.050.1/0.05
Số lần đóng cắt cơ khí 1000010000
Số lần đóng cắt tải tại dòng định mức 1000010000
Dòng chịu đựng ngắn hạnkA12.512.5
Khả năng cắt
Ngưỡng thông thường (Hệ số công suất 0.7)A630630
Khả năng cắt dòng sự cốkA12.512.5
Dòng điện dung nạp cápA2525
Dòng từ hóa máy biến ápA2222
Khả năng chịu xung sét
Pha - đấtkA110125
Giữa tiếp điểm đóng cắtkA110125
Điện áp chịu đựng tần số công nghiệp
Pha - đấtkA5060
Giữa tiếp điểm đóng cắtkA5060
Điều kiện làm việc
Nhiệt độ môi trường làm việcC-40 to 50-40 to 50
F-40 to 122-40 to 122
Độ bức xạ (Tối đa)kW/m21.11.1
Độ ẩm cho phép%0 to 1000 to 100

Độ cao so với mặt biển m (Tối đa (2))

m3000030000

Độ cao so với mặt biển feet (Tối đa (2))

ft98409840
Khối lượng thực
Máy cắt có hỗ trợ giá đỡ lắp trên trụ điệnkg/Ibs146/322146/322
Tủ điều khiển có cáp điều khiểnkg/Ibs41/9041/90
Khối lượng tổng khi đóng thùngkg/Ibs263/580263/580
VT bên ngoàikg/Ibs60/13260/132
Kích thước đóng gói
Chiều rộngmm/in960/37.8960/37.8
Chiều sâumm/in1020/40.21020/40.2
Chiều caomm/in1160/45.71160/45.7

Ứng dụng của Recloser loại U

  • Bảo vệ mạng trên không MV

  • Máy cắt trạm biến áp

  • Recloser gắn cực

  • Tự động hóa vòng lặp

  • Chuyển đổi tự động

  • Kiểm soát máy phát điện

  • Smartgrid

  • Tự động hóa bộ nạp

Lợi ích Recloser loại U

  • Cải thiện các chỉ số SAIDI và SAIFI bằng cách tự động giảm sự cố
  • Trì hoãn vốn hoạt động bằng cách cung cấp các tính năng làm giảm căng thẳng mạng
  • Dễ dàng tích hợp vào các ứng dụng Lưới thông minh với các khả năng nâng cao như Tự động hóa vòng lặp và Chuyển đổi tự động
  • Các ứng dụng linh hoạt từ trạm biến áp phức tạp hoặc cột độc lập được gắn thông qua các tính năng tự động hóa và giao tiếp mạnh mẽ

Mua Recloser ở đâu?

Tại thị trường Việt Nam, Recloser mang thương hiệu Schneider đã và đang được khách hàng tin tưởng lựa chọn sử dụng vì chất lượng cũng như tính phù hợp với lưới điện.

MBT vinh dự khi trở thành đối tác phân phối chính hãng các sản phẩm Recloser, RMU của Schneider tại Việt Nam. MBT cam kết cung cấp sản phẩm chính hãng, chất lượng tốt nhất với giá thành ưu đãi nhất.

Qúy khách hàng có nhu cầu về sản phẩm thiết bị đóng cắt tự động recloser vui lòng liên hệ:
