1. Máy Biến Áp Khô Là Gì?
Máy biến áp khô (Dry-Type Transformer) là loại máy biến áp sử dụng vật liệu cách điện rắn và không khí để cách điện, làm mát thay cho dầu cách điện. Thiết bị có nhiệm vụ biến đổi điện áp xoay chiều từ cấp điện áp này sang cấp điện áp khác nhưng vẫn giữ nguyên tần số của hệ thống điện.
Khác với máy biến áp dầu sử dụng dầu khoáng để cách điện và tản nhiệt, máy biến áp khô vận hành mà không cần dầu bên trong thùng máy. Nhờ đó, thiết bị giúp hạn chế nguy cơ rò rỉ dầu, giảm thiểu rủi ro cháy nổ và thân thiện hơn với môi trường.
Hiện nay, máy biến áp khô được sử dụng rộng rãi trong các công trình dân dụng, thương mại và công nghiệp như tòa nhà cao tầng, bệnh viện, trường học, trung tâm thương mại, nhà máy sản xuất, trung tâm dữ liệu (Data Center), sân bay và trạm biến áp trong nhà.
Trong số các công nghệ hiện có, Cast Resin Transformer (máy biến áp khô nhựa đúc) là dòng sản phẩm phổ biến nhất nhờ khả năng chống ẩm, chống bụi, độ bền cơ học cao và đáp ứng các tiêu chuẩn quốc tế về môi trường, khí hậu và an toàn cháy.
2. Cấu Tạo Của Máy Biến Áp Khô
Máy biến áp khô gồm nhiều bộ phận phối hợp với nhau nhằm đảm bảo quá trình biến đổi điện áp diễn ra ổn định, an toàn và hiệu quả.
2.1 Lõi Thép (Magnetic Core)
Lõi thép là bộ phận tạo mạch từ cho máy biến áp. Lõi thường được chế tạo từ các lá thép kỹ thuật điện Silicon có độ từ thẩm cao và tổn hao thấp.
Các lá thép được phủ lớp cách điện và ghép thành mạch từ khép kín nhằm:
- Giảm tổn hao dòng điện xoáy.
- Giảm tổn hao không tải.
- Hạn chế độ rung và tiếng ồn.
- Nâng cao hiệu suất vận hành.
Chất lượng lõi thép ảnh hưởng trực tiếp đến hiệu suất, tuổi thọ và độ ổn định của máy biến áp.

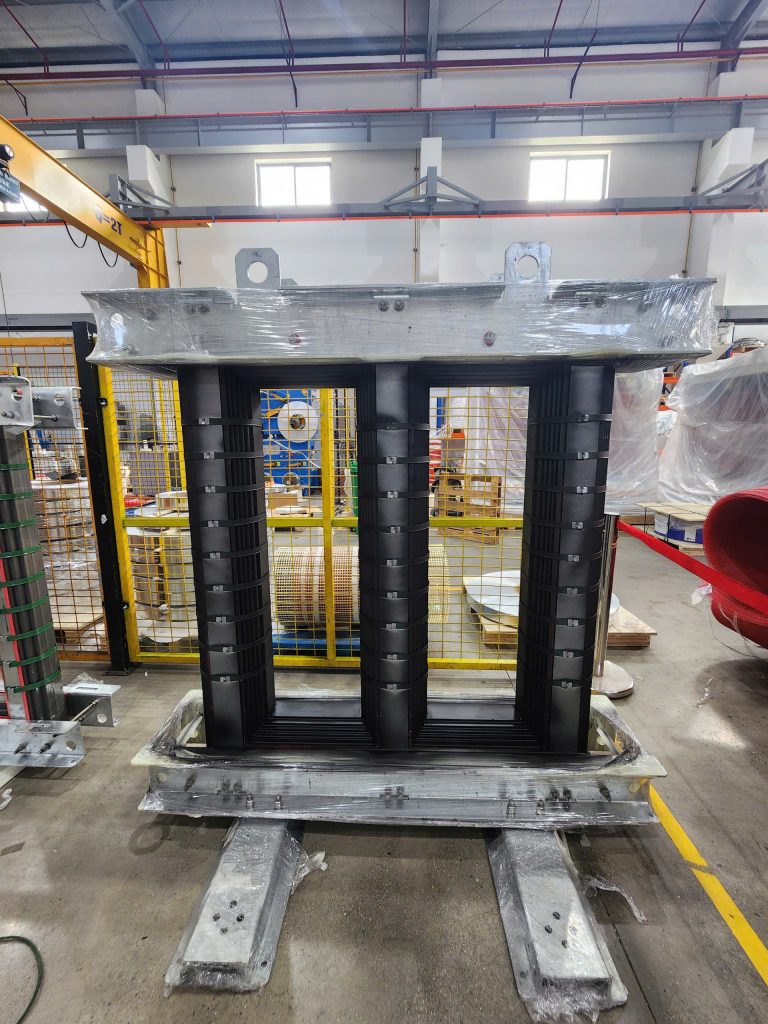

Lõi thép máy biến áp khô
2.2 Cuộn Dây Cao Áp Và Hạ Áp
Cuộn dây là bộ phận trực tiếp thực hiện quá trình biến đổi điện áp.
Máy biến áp khô gồm:
- Cuộn dây cao áp (HV Winding)
- Cuộn dây hạ áp (LV Winding)
Vật liệu cuộn dây thường là đồng hoặc nhôm tùy theo yêu cầu kỹ thuật của từng dự án.
Đối với dòng Cast Resin Transformer, cuộn dây được đúc hoàn toàn bằng nhựa epoxy trong môi trường chân không, giúp nâng cao khả năng cách điện, chống ẩm và chống tác động từ môi trường.

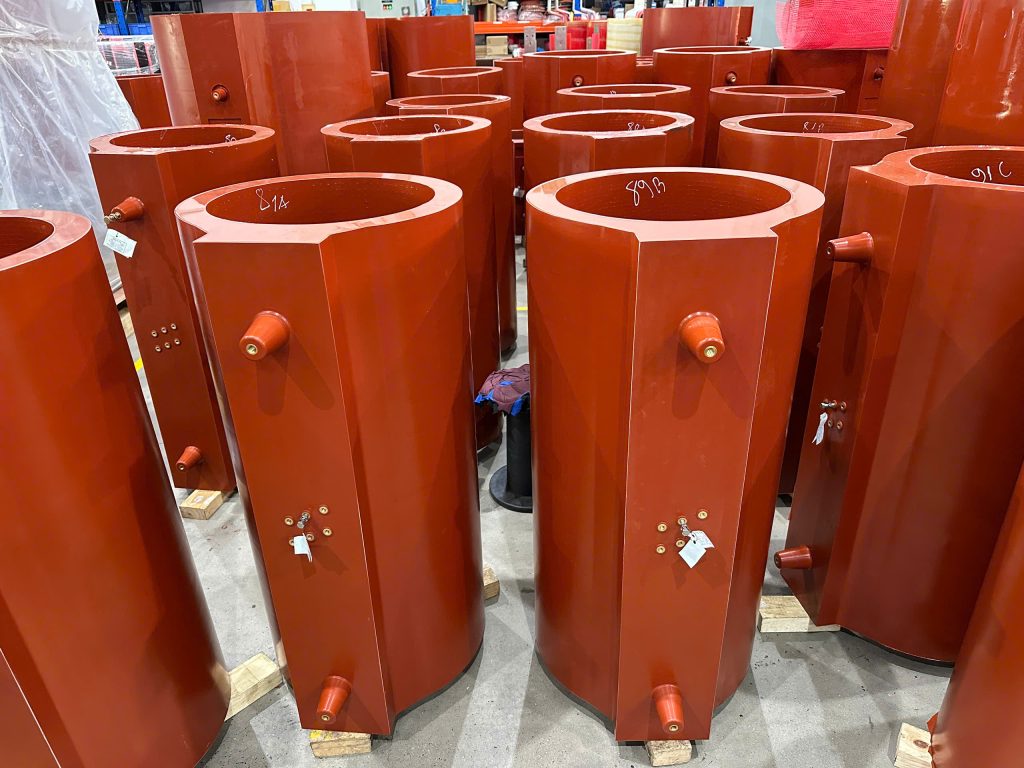

Cuộn dây cao áp máy biến áp khô nhựa đúc

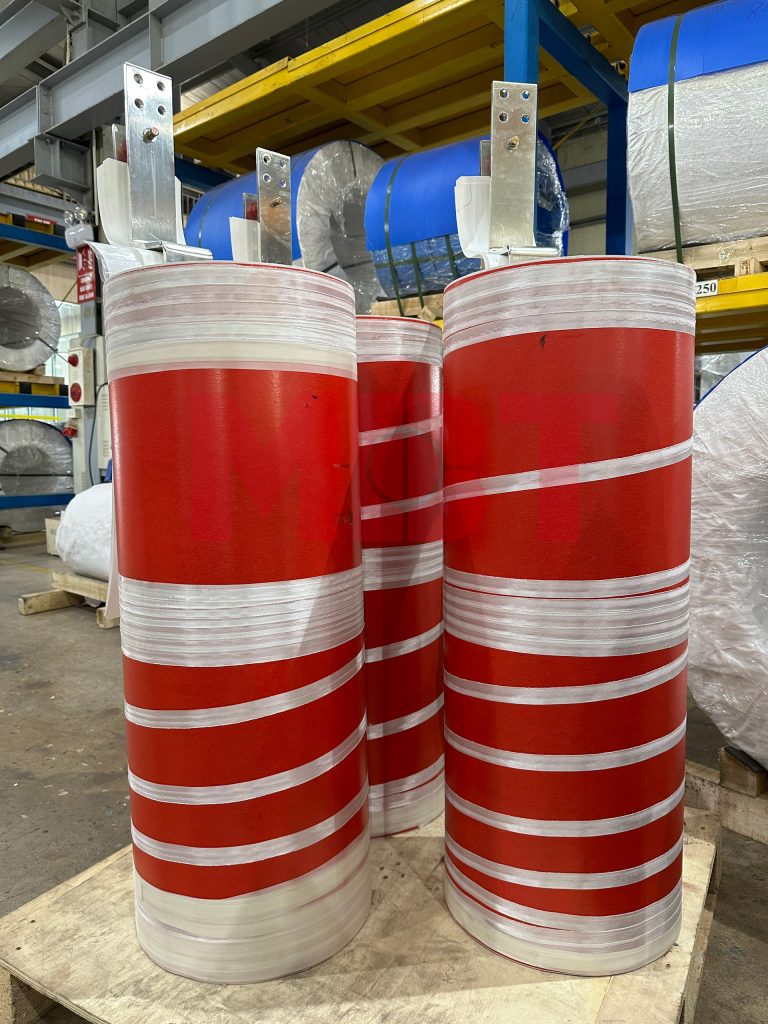

Cuộn dây hạ áp máy biến áp khô
2.3 Hệ Thống Cách Điện
Do không sử dụng dầu, máy biến áp khô sử dụng hệ thống cách điện rắn gồm:
- Nhựa epoxy.
- Sơn cách điện.
- Giấy cách điện.
- Vật liệu composite chịu nhiệt.
Hệ thống cách điện giúp:
- Ngăn phóng điện giữa các vòng dây.
- Bảo vệ cuộn dây khỏi độ ẩm và bụi bẩn.
- Đảm bảo an toàn vận hành lâu dài.
2.4 Hệ Thống Làm Mát
Máy biến áp khô thường sử dụng hai phương pháp làm mát:
2.4.1 AN (Air Natural)
Làm mát bằng đối lưu không khí tự nhiên.
2.4.2 AF (Air Forced)
Làm mát bằng quạt cưỡng bức nhằm tăng khả năng tải và cải thiện hiệu quả tản nhiệt.

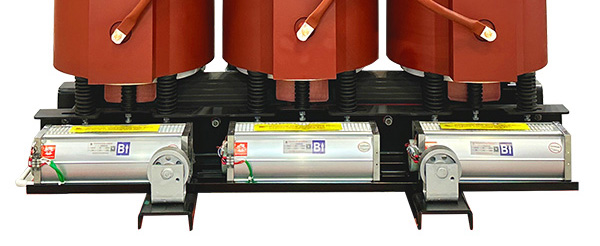

Quạt làm mát máy biến áp khô
2.5 Hệ Thống Giám Sát Nhiệt Độ
Máy biến áp khô hiện đại thường được trang bị:
- Cảm biến nhiệt PT100.
- Bộ điều khiển nhiệt độ.
- Quạt làm mát tự động.
- Hệ thống cảnh báo và bảo vệ quá nhiệt.

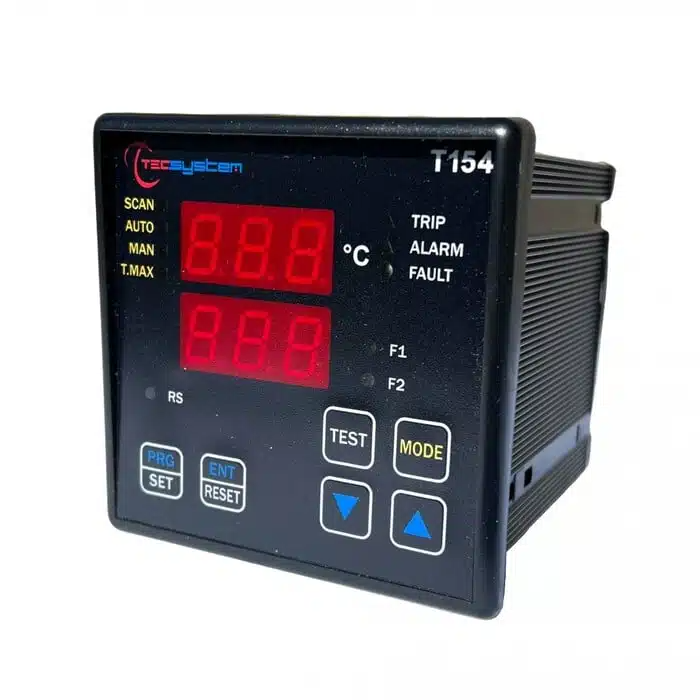

Bộ hiển thị nhiệt độ
3. Nguyên Lý Hoạt Động Của Máy Biến Áp Khô
Nguyên lý hoạt động của máy biến áp khô
Máy biến áp khô hoạt động dựa trên hiện tượng cảm ứng điện từ.
Khi điện áp xoay chiều được cấp vào cuộn dây sơ cấp, dòng điện sẽ tạo ra từ thông biến thiên trong lõi thép. Từ thông này liên kết với cuộn dây thứ cấp và tạo ra điện áp cảm ứng ở đầu ra.
Điện áp đầu ra phụ thuộc vào tỷ số vòng dây giữa cuộn sơ cấp và cuộn thứ cấp:
- Nếu số vòng dây thứ cấp nhỏ hơn sơ cấp → Hạ áp.
- Nếu số vòng dây thứ cấp lớn hơn sơ cấp → Tăng áp.
Trong thực tế tại Việt Nam, máy biến áp khô thường được sử dụng để hạ điện áp từ:
- 22kV xuống 0.4kV.
- 35kV xuống 0.4kV.
4. Các Loại Máy Biến Áp Khô Phổ Biến
4.1 Cast Resin Transformer (Máy Biến Áp Khô Nhựa Đúc)

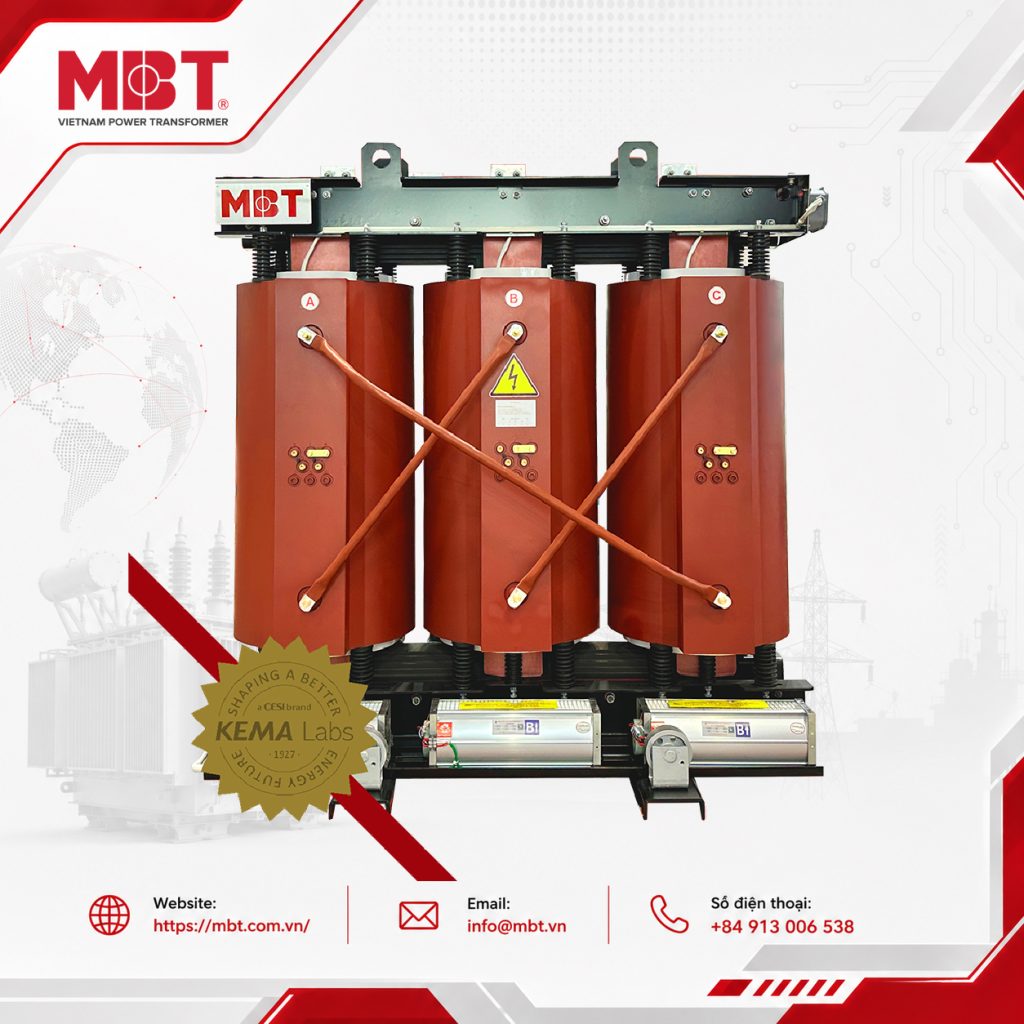

Máy biến áp khô nhựa đúc MBT
Đây là dòng máy biến áp khô được sử dụng phổ biến nhất hiện nay.
Cuộn dây được đúc bằng nhựa epoxy giúp:
- Chống ẩm.
- Chống bụi.
- Chống ăn mòn.
- Tăng độ bền cơ học.
- Nâng cao an toàn cháy.
Dòng sản phẩm này đặc biệt phù hợp với:
- Tòa nhà cao tầng.
- Trung tâm thương mại.
- Bệnh viện.
- Data Center.
- Nhà máy công nghiệp.
4.2 VPI Transformer

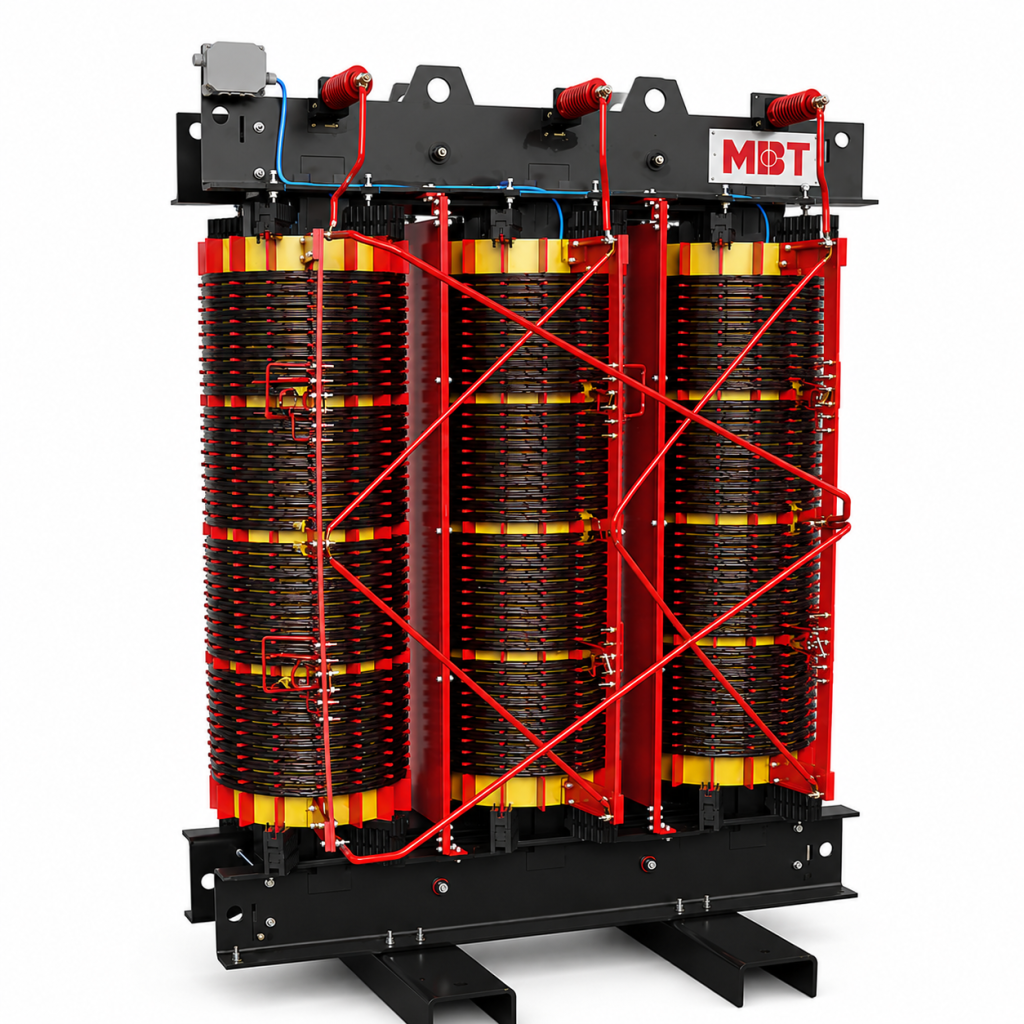

VPI-transformer
VPI (Vacuum Pressure Impregnated) là công nghệ tẩm sơn cách điện bằng chân không áp lực.
So với Cast Resin Transformer:
- Chi phí đầu tư thấp hơn.
- Trọng lượng nhẹ hơn.
- Khả năng chống ẩm thường thấp hơn.
5. Ưu Điểm Của Máy Biến Áp Khô
Máy biến áp khô mang lại nhiều lợi ích cho hệ thống điện hiện đại:
- Không sử dụng dầu cách điện.
- Giảm nguy cơ cháy nổ.
- Không xảy ra hiện tượng rò rỉ dầu.
- Thân thiện với môi trường.
- Chi phí bảo trì thấp.
- Phù hợp lắp đặt trong nhà.
- Dễ dàng giám sát vận hành.
- Khả năng chống ẩm và chống bụi tốt.
6. Hạn Chế Của Máy Biến Áp Khô
Bên cạnh các ưu điểm, máy biến áp khô cũng có một số hạn chế:
- Phụ thuộc vào điều kiện thông gió.
- Khả năng tản nhiệt thấp hơn ở một số ứng dụng công suất rất lớn.
Tuy nhiên, với các công trình yêu cầu cao về an toàn và môi trường, những hạn chế này thường được bù đắp bởi lợi ích vận hành lâu dài.
7. Bảng So Sánh Máy Biến Áp Khô Và Máy Biến Áp Dầu
| Tiêu chí | Máy biến áp khô | Máy biến áp dầu |
|---|---|---|
| Môi chất cách điện | Nhựa epoxy, vật liệu rắn | Dầu cách điện |
| Nguy cơ cháy nổ | Thấp | Cao hơn |
| Rò rỉ môi chất | Không | Có |
| Bảo trì | Đơn giản | Phức tạp hơn |
| Lắp đặt trong nhà | Rất phù hợp | Hạn chế |
8. Tiêu Chuẩn Thử Nghiệm Và Chứng Nhận
Máy biến áp khô hiện nay thường được thiết kế và thử nghiệm theo tiêu chuẩn IEC 60076-11.
Các thử nghiệm quan trọng gồm:
8.1 Routine Tests
- Đo điện trở cuộn dây.
- Đo tỷ số biến áp.
- Kiểm tra tổ đấu dây.
- Đo tổn hao không tải.
- Đo tổn hao ngắn mạch.
8.2 Type Tests
- Thử nghiệm xung sét.
- Thử nghiệm ngắn mạch.
- Thử nghiệm độ tăng nhiệt.
8.3 Special Tests
- C4 – Climate Class.
- E4 – Environmental Class.
- F1 – Fire Behaviour Class.
9. Ứng Dụng Của Máy Biến Áp Khô
Máy biến áp khô được sử dụng trong:
- Tòa nhà văn phòng.
- Chung cư cao tầng.
- Trung tâm thương mại.
- Bệnh viện.
- Trường học.
- Nhà máy sản xuất.
- Data Center.
- Sân bay.
- Nhà ga Metro.
- Trạm biến áp trong nhà.
Ứng dụng máy biến áp khô
10. Thông Số Kỹ Thuật Tiêu Biểu Của Máy Biến Áp Khô MBT
Các thông số dưới đây mang tính tham khảo cho dòng Cast Resin Transformer theo tiêu chuẩn IEC 60076-11.
| Hạng mục | Giá trị |
| Công suất định mức | 160 – 10.000 kVA |
| Điện áp cao áp | Đến 40.5kV |
| Tần số | 50Hz / 60Hz |
| Số pha | 3 pha |
| Vật liệu cuộn dây | Đồng hoặc nhôm |
| Cấp cách điện | F hoặc H |
| Phương pháp làm mát | AN / AF |
| Nhiệt độ môi trường | ≤ 45°C |
| Tiêu chuẩn áp dụng | IEC 60076-11 |
| Chứng nhận phân loại | C4 – E4 – F1 |
Thông số thực tế có thể thay đổi theo yêu cầu thiết kế của từng dự án.
11. Máy Biến Áp Khô MBT
Máy biến áp khô MBT được sản xuất theo công nghệ hiện đại, đáp ứng các yêu cầu khắt khe về chất lượng, độ tin cậy và an toàn vận hành.

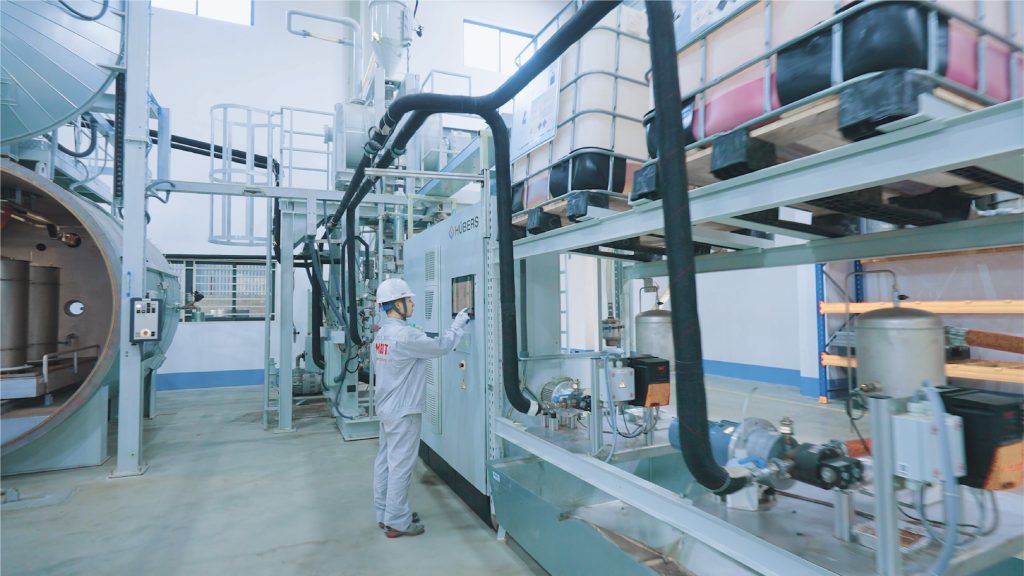

Hệ thống đúc chân không tự động HÜBERS (Germany)

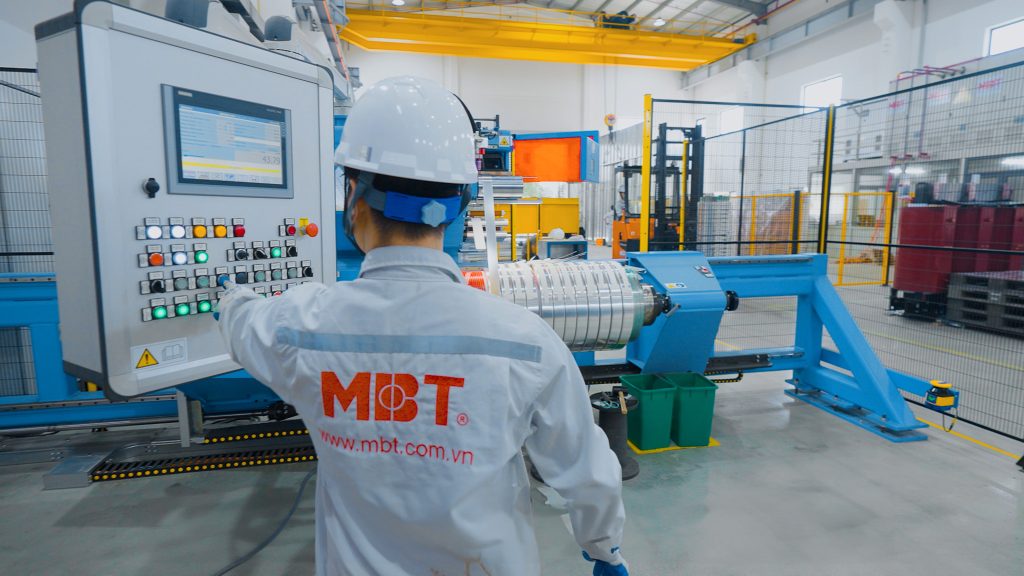

MÁY QUẤN CAO THẾ TỰ ĐỘNG LAE (ITALY)
Đặc biệt, dòng Cast Resin Transformer của MBT đạt chứng nhận CESI/KEMA Labs C4 – E4 – F1 theo IEC 60076-11 và đã vượt qua các thử nghiệm:
- Short-Circuit Test.
- Lightning Impulse Test.
- Temperature Rise Test.
- C4 – Climate Class.
- E4 – Environmental Class.
- F1 – Fire Behaviour Class.

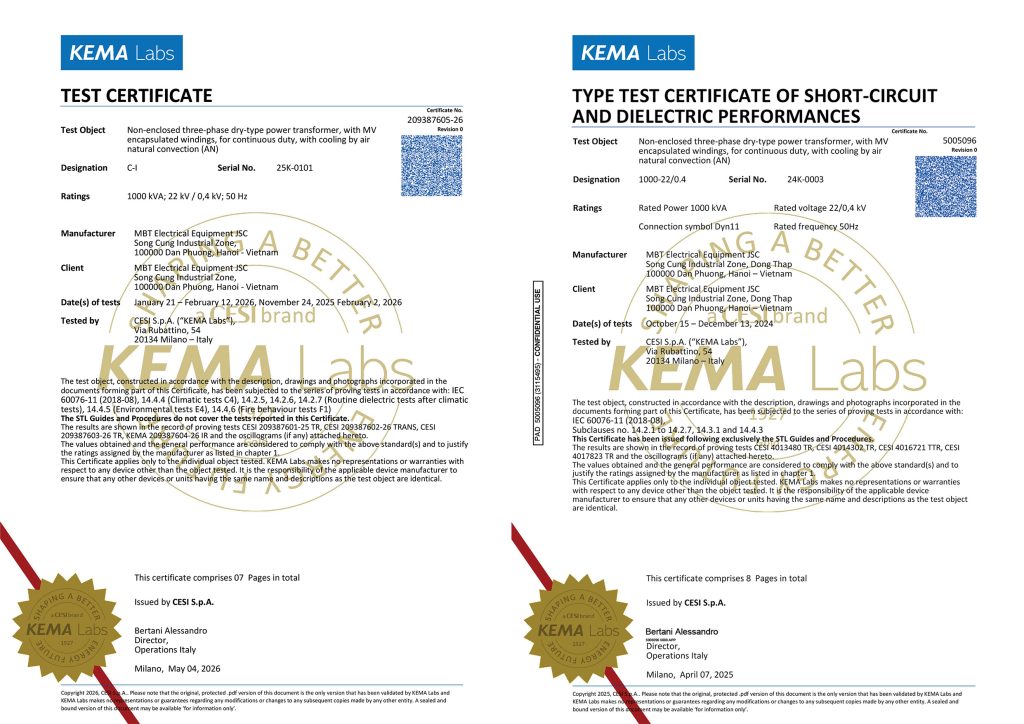

Chứng nhận CESI/KEMA Labs C4 – E4 – F1 theo IEC 60076-11
Sản phẩm phù hợp cho các công trình công nghiệp, thương mại và hạ tầng yêu cầu cao về an toàn cháy, môi trường và độ ổn định vận hành.
Câu Hỏi Thường Gặp (FAQ)
Máy biến áp khô có an toàn hơn máy biến áp dầu không?
Có. Trong nhiều ứng dụng trong nhà, máy biến áp khô giúp giảm nguy cơ cháy nổ và không có hiện tượng rò rỉ dầu.
Cast Resin Transformer và VPI Transformer khác nhau như thế nào?
Cast Resin sử dụng nhựa epoxy đúc kín cuộn dây, trong khi VPI sử dụng công nghệ tẩm sơn cách điện chân không áp lực.
Máy biến áp khô có cần thay dầu định kỳ không?
Không. Máy biến áp khô không sử dụng dầu cách điện.
Tuổi thọ của máy biến áp khô là bao lâu?
Thông thường từ 20–30 năm nếu được vận hành và bảo trì đúng quy trình.
Máy biến áp khô có lắp ngoài trời được không?
Có thể, nhưng cần sử dụng tủ bảo vệ hoặc enclosure phù hợp với điều kiện môi trường.
