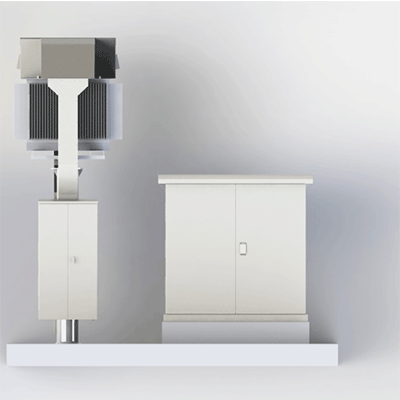

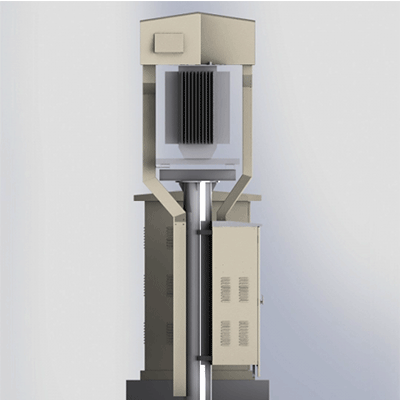

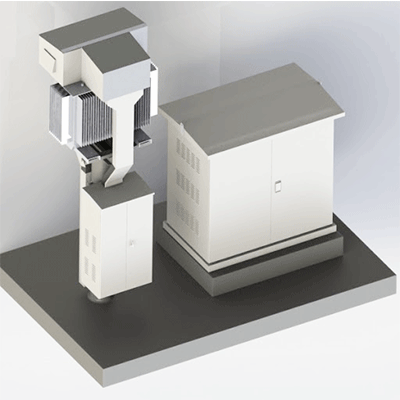

Giới thiệu trạm hợp bộ một cột

1. Ứng dụng và sử dụng

Trạm hợp bộ một cột có thể được sử dụng để cung cấp điện MV (trung thế) cho các ngành công nghiệp, khu dân cư và khu xây dựng phức hợp khác.

2. Điều kiện sử dụng

Các trạm biến áp có kích thước nhỏ gọn độc lập, vận hành và bảo trì dễ dàng ngay cả trên vỉa hè công cộng và các khu công nghiệp. Tất cả các hoạt động có thể được thực hiện bằng cách mở cửa ở phía trước của trạm.

3. Thông số cơ bản của trạm (tùy thuộc vào đặc điểm kỹ thuật)

• Điện áp định mức 15kV - 24kV - 36kV

• Tần số 50Hz

• Công suất: Lên đến 30kVA, 75kVA, 100kVA...4000kVA như CS - 30, CS - 75, CS - 100... CS4000 với máy biến áp dầu.

• Cách điện không khí hoặc cách điện CF6 (24kV)

• Cấp bảo vệ khoang trung thế/ hạ thế: IP5X, IP4X

• Cấp bảo vệ khoang máy biến áp: IP4X (thông gió tự nhiên hoặc thông gió cưỡng bức).

• Vận hành từ bên ngoài

• Vỏ trạm, cánh cửa, tay khóa, lỗ mở thông gió,... theo tiêu chuẩn IEC.

4. Kết cấu trạm một cột

• Trạm được sản xuất từ thép tấm.

• Các trạm biến áp hợp bộ một cột được lắp ráp hoàn thiện tại công trường và có khoang trung thế, khoang máy biến áp và khoang hạ thế.

• Sau khi kết nối các khoang trung thế và khoang hạ thế la trạm sẵn sàng hoạt động.

• Trạm hợp bộ một cột có thể được tháo rời, liên kết bằng bu lông.

• Vật liệu và bề mặt hoàn thiện:

- Vỏ trạm một cột làm bằng thép tấm, độ dày 2mm, 3mm, 5mm,... và được sơn tĩnh điện

- Màu tiêu chuẩn: RAL

- Kích thước: 1400W - H2530 - D1240

5. Thiết bị

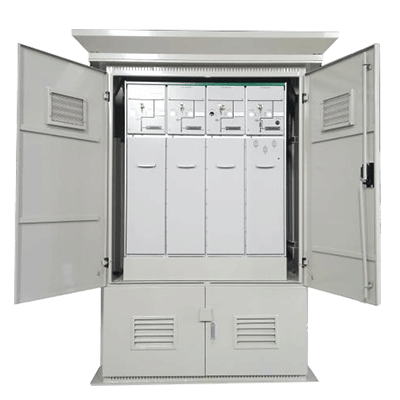

Tủ trung thế RMU của Shneider, Siemens.
